OBD 2 Üniversal Masaüstü (Bench) Test Platformu

Ürüne Genel Bakış: Atölyeniz İçin Üniversal İsviçre Çakısı

Oto elektronik ve programlama dünyasında, bir modülü (ECU, Gösterge, EIS, CAS, BSI vb.) masaüstünde (bench) çalıştırmak ve test etmek, en büyük zorluklardan biridir. Modülü "uyandırmak" için doğru CAN-Bus, K-Line ve güç pinlerini bulmak gerekir.

Bu OBD 2 Üniversal Masaüstü Test Platformu, bu sorunu çözmek için tasarlanmış "hepsi bir arada" bir atölye yardımcısıdır.

Cihaz, sökülmüş modüllere (ECU, Gösterge, Direksiyon Kilidi (ESL), Kontak (EIS) vb.) masaüstünde güvenli bir şekilde güç vermenizi ve onları "uyandırmanızı" sağlar. Üzerindeki standart dişi OBD2 portu sayesinde, kendi profesyonel teşhis/programlama cihazınızı (Autel, Launch, VVDI, AVDI, CGDI vb.) bağlayarak, sanki aracın içindeymişsiniz gibi masaüstünde programlama, kodlama veya arıza tespiti yapabilirsiniz.

Aynı zamanda, bir aracın OBD portuna takıldığında güçlü bir Protokol Dedektörü (CAN-Bus / K-Line iletişim izleyicisi) ve Akü Koruyucu (Battery Saver) olarak da görev yapar.

Ana Fonksiyonlar ve Profesyonel Faydaları

1. Masaüstü (Bench) Test Platformu:

   • "Tüm Anahtarlar Kayıp" (All Key Lost) durumlarında EIS/EZS modüllerini, direksiyon kilitlerini (ESL/ELV), gösterge panellerini (Dashboard) veya motor beyinlerini (ECU) masada çalıştırmanızı sağlar.

   • (Görsellerde görüldüğü gibi) DB25 veya Muz fiş çıkışları sayesinde Mercedes W204/W212 EIS/ESL/Şanzıman veya diğer marka modüllere özel bağlantı kabloları (pakete dahil) ile kolayca bağlanabilirsiniz.

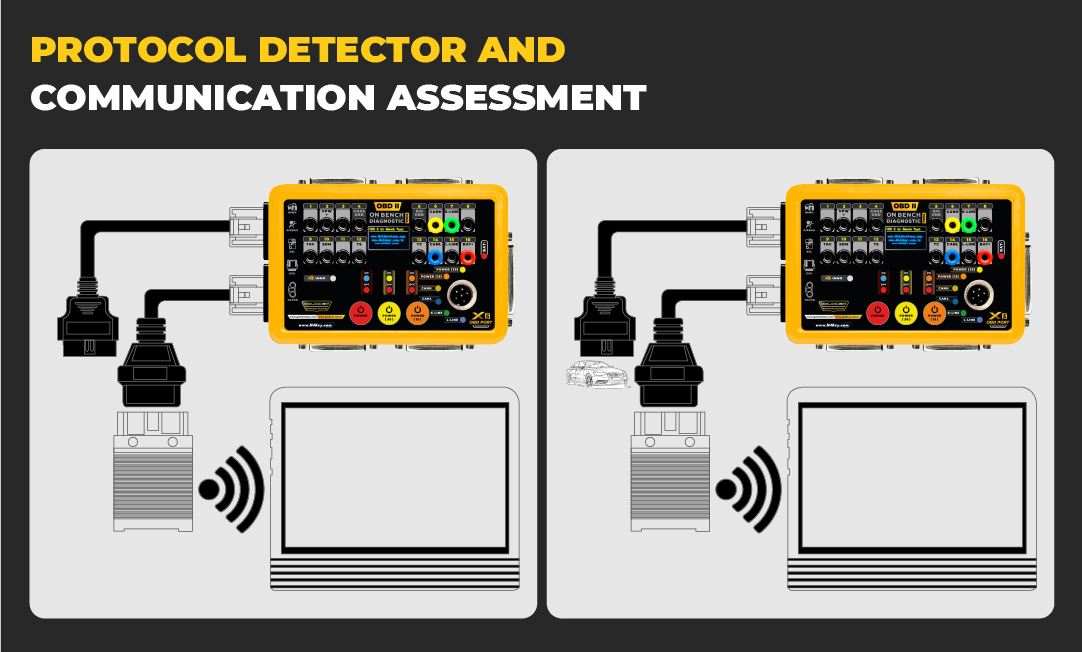

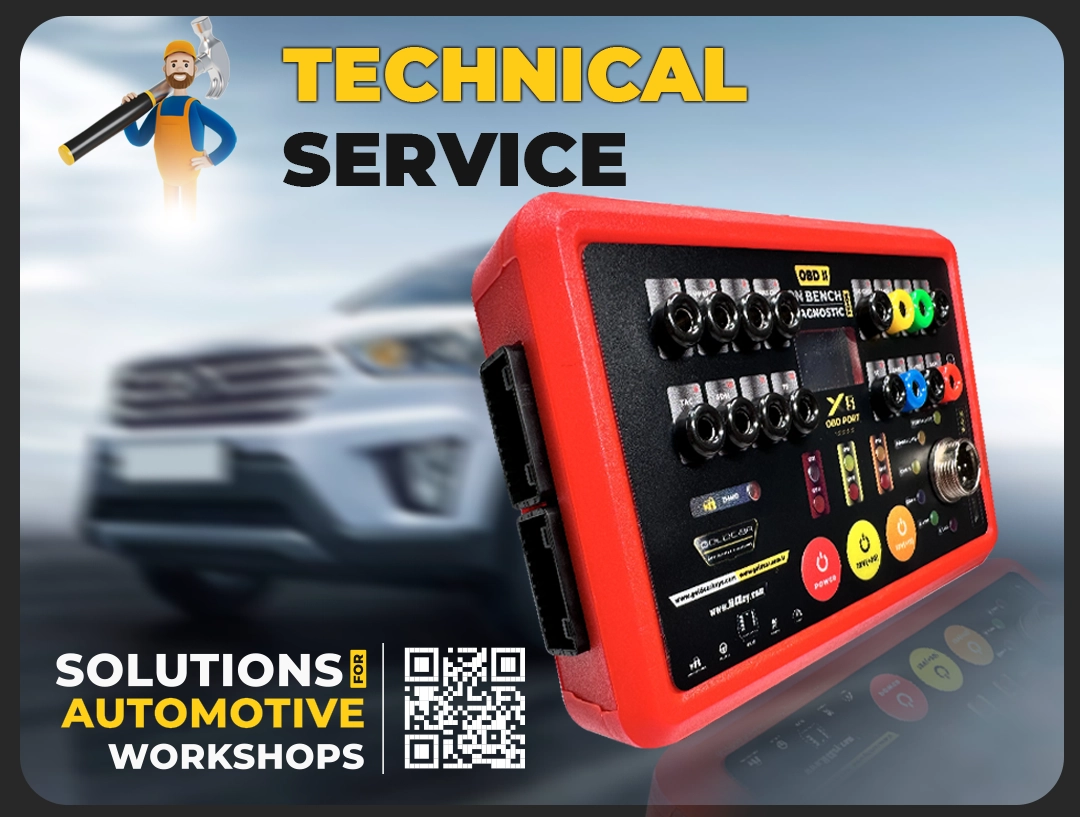

2. Protokol Tespiti ve İletişim Değerlendirmesi:

   • Aracın OBD portuna takıldığında, CAN-BUS ve K-LINE hatlarındaki veri iletişimini üzerindeki LED ışıklarıyla gösterir.

   • Aracın OBD portunun çalışıp çalışmadığını veya hangi protokolü kullandığını anında tespit etmenizi sağlar.

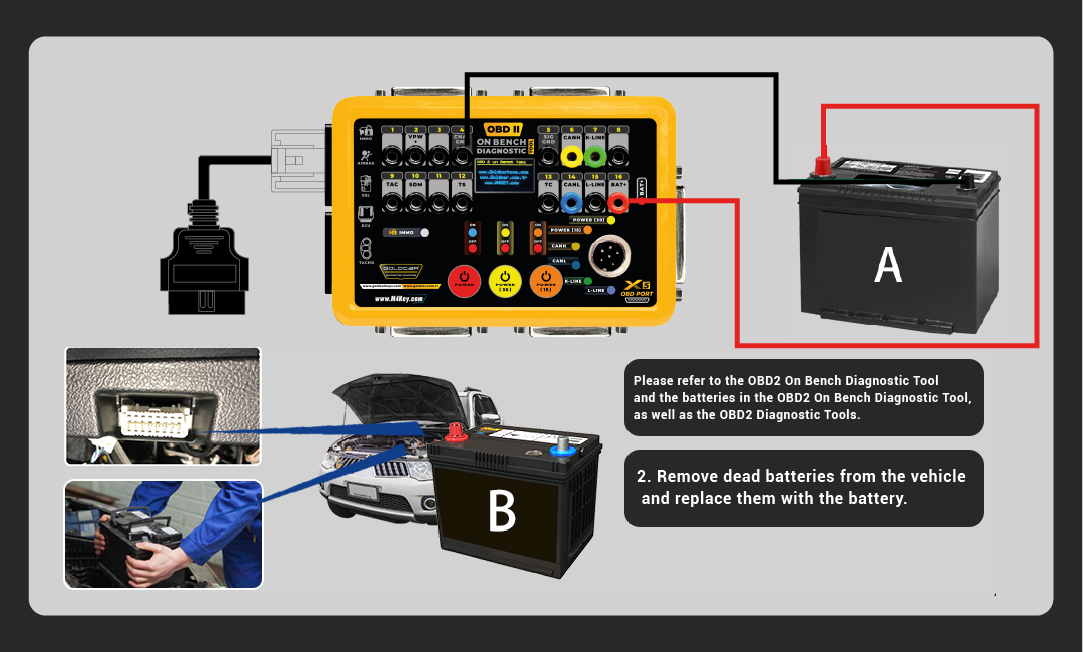

3. Akü Değişimi İçin Güç Desteği (Akü Koruyucu):

   • Aracın aküsünü değiştirmeden önce, bu cihazı aracın OBD portuna ve harici bir 12V güç kaynağına (örn: yedek akü) bağlayın.

   • Bu sayede araç enerjisiz kalmaz; radyo kodları, beyin hafızaları ve cam ayarları gibi verilerin kaybolmasını engeller.

4. Voltaj ve Akım Göstergesi:

   • Masaya bağladığınız ECU modülünün anlık olarak ne kadar voltaj ve akım çektiğini gösterir. Bu, modülün kısa devre olup olmadığını veya sağlıklı çalışıp çalışmadığını anlamak için kritik bir veridir.

5. OBD1'den OBD2'ye Dönüştürücü:

   • Paketteki muz (banana) fişli kabloları kullanarak, eski nesil OBD1 soketlerine sahip araçların pinlerine (Güç, Şase, K-Line) manuel olarak bağlanabilir ve cihazın OBD2 portu üzerinden standart bir teşhis cihazı ile iletişim kurabilirsiniz.

6. Çoklu Modül Bağlantısı ve OBD2 Uzatma:

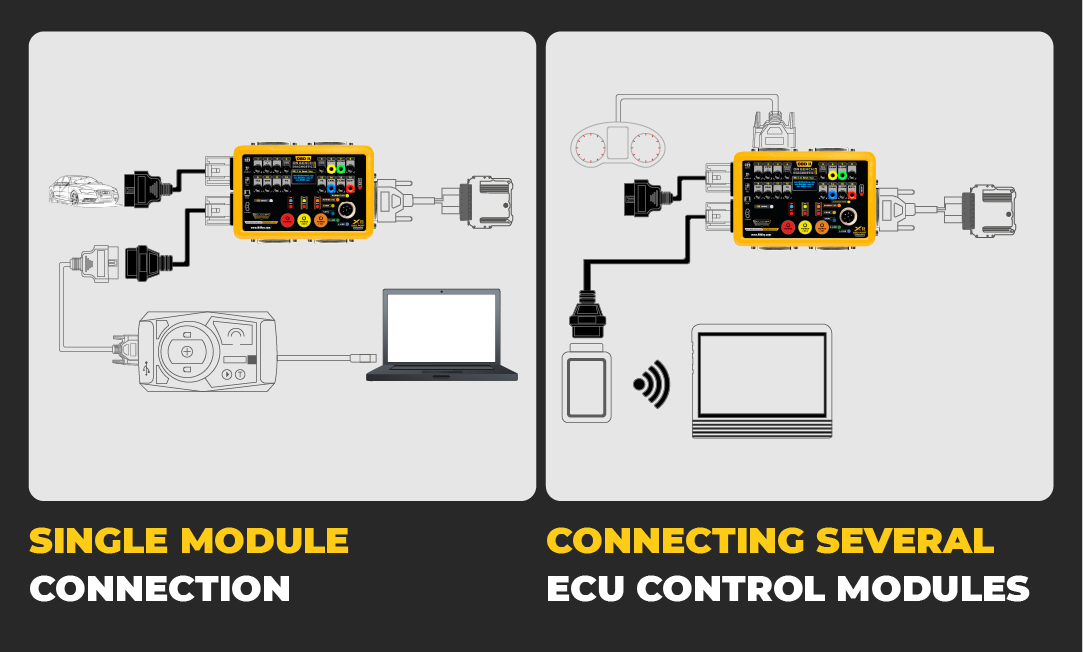

   • Birden fazla ECU modülünü aynı anda masada bağlamayı destekler.

   • Aracın OBD portu erişilmesi zor bir yerdeyse, 1.2 metrelik bir uzatma kablosu olarak da kullanılabilir.

FULL KİT Paket İçeriği (Görseldeki Aksesuarlar)

• 1 adet OBD 2 Ana Test Platformu Ünitesi (Sarı Kutu)

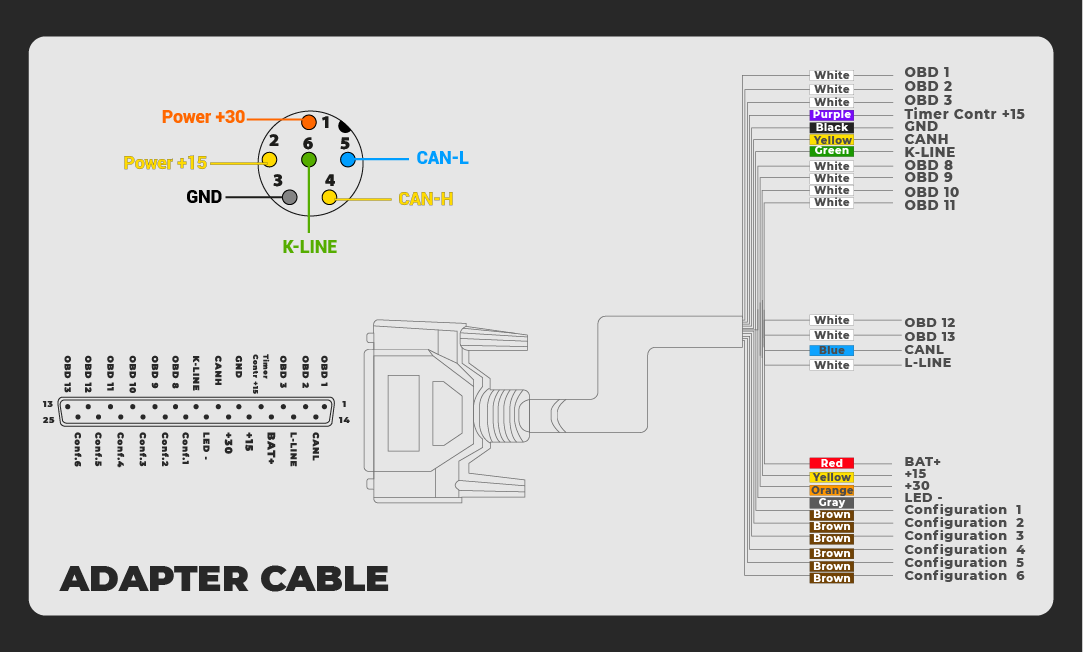

• 1 adet DP25P İnce Pin Terminal Kablosu (Ana ECU/EIS/ESL bağlantı kablosu)

• 1 adet Muz (Banana) Timsah (Krokodil) Jak Konnektör Seti

• 1 adet Yuvarlak Şanzıman (Round Gearbox) Terminal Seti

• 1 adet Dişi (Female) OBD Kablosu

• 1 adet Erkek (Male) OBD Kablosu

• 1 adet Büyük Pin Terminal Kablosu (Ağır Vasıta veya büyük modüller için)

electronics and locksmith personnel on the market.

Save data when replacing the battery
When changing the battery, the auxiliary power supply prevents data loss.

https://youtu.be/5Fp9kuXUt7A?si=sprEhJ6yzCJSl73N
