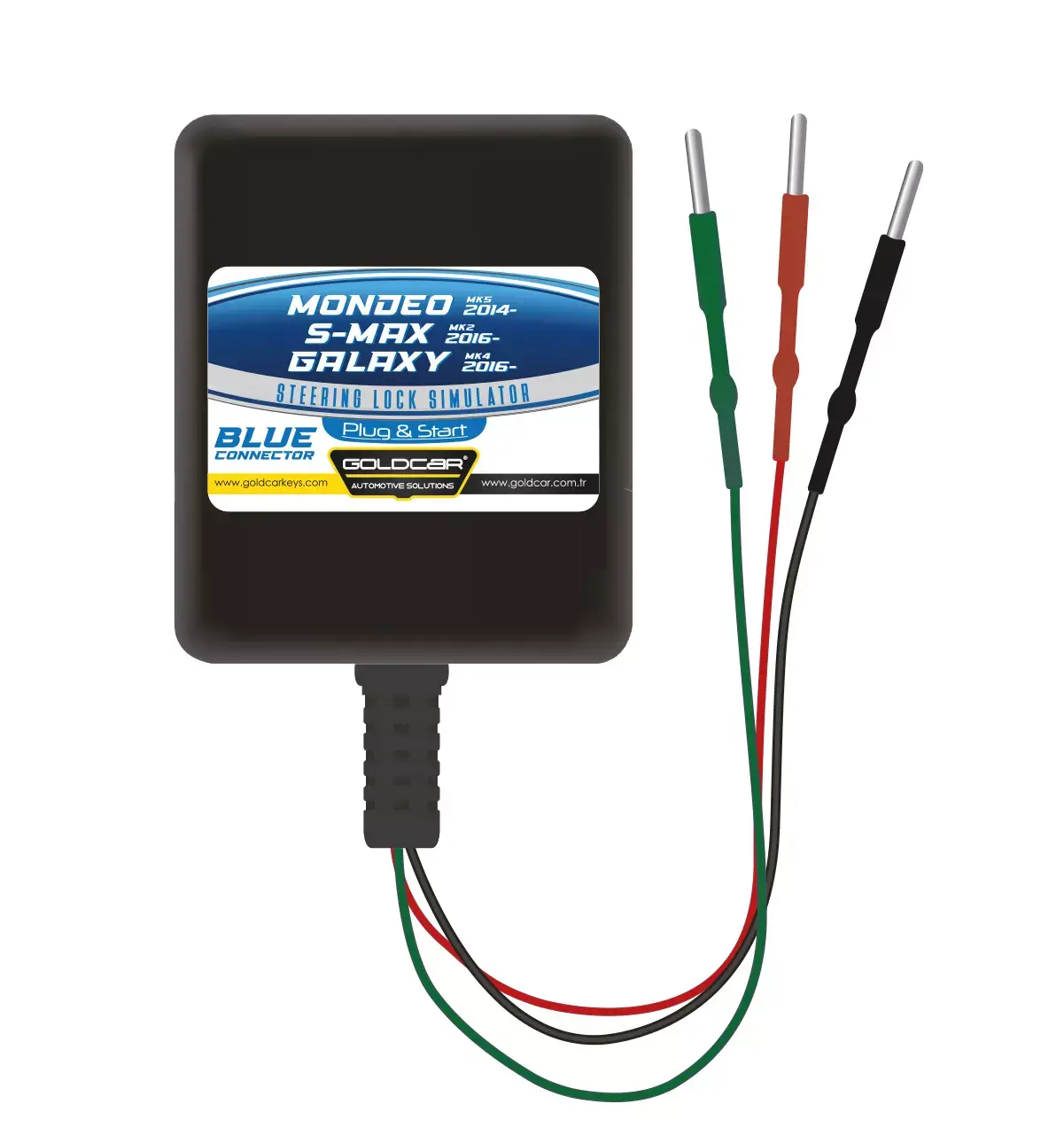

Soluzione permanente per modelli 2014+ – Emulatori del bloccasterzo

Codici parte compatibili:

Mondeo | S-Max | Galaxy | AV6N-3F880-KX

Questo prodotto è sviluppato come soluzione permanente per i problemi di “Guasto del bloccasterzo” o “Anomalia del piantone dello sterzo” comunemente riscontrati su veicoli Ford Mondeo di nuova generazione (MK5, 2014+), Ford S-Max (MK2, 2016+) e Ford Galaxy (MK4, 2016+). Questi guasti possono impedire l’avviamento del veicolo o causare l’assenza di risposta del sistema di accensione.

L’emulatore risolve il problema in modo permanente simulando l’unità originale elettronica difettosa del bloccasterzo (ESCL) che funziona tramite il sistema LIN.

⚠️ AVVISO IMPORTANTE: Solo versione LIN (connettore blu)

Questo emulatore è compatibile solo con i sistemi di tipo LIN utilizzati nei veicoli della piattaforma CD4 2014+ dotati di un connettore BLU a 4 pin (Cod. parte: AV6N-3F880-KX).

NON è compatibile con:

• Veicoli più vecchi della piattaforma CD4 (2007–2013) con connettore NERO (7G91...)

• Veicoli della piattaforma C1 come Ford Focus / Kuga con connettore VERDE (8M51...)

Prima dell’ordine, verifica il tipo di connettore e la configurazione dei pin.

Installazione Plug & Play

Questo emulatore è plug-and-play, quindi non è richiesta alcuna programmazione o adattamento.

Passaggi di installazione

1. Spegnere l’accensione.

2. Scollegare il connettore blu a 4 pin dall’unità ESCL originale difettosa.

3. Se il bloccasterzo è bloccato in posizione di blocco, potrebbe essere necessario rimuovere prima meccanicamente l’unità.

4. Collegare l’emulatore all’impianto di cablaggio originale del veicolo.

5. Collegare uno strumento diagnostico al veicolo.

6. Accedere alla BCM (o al modulo di controllo pertinente) e cancellare tutti i codici di guasto relativi al bloccasterzo.

7. Avviare il veicolo.

Indicatori di stato LED

L’emulatore simula lo stato originale del bloccasterzo:

🟢 Luce verde fissa

• Indica funzionamento riuscito

• L’emulatore è in stato “sbloccato”

• Il veicolo è pronto per l’avviamento (nessun codice di guasto attivo)

🔴 Luce rossa fissa

• Indica stato “bloccato”

• Condizione normale quando l’accensione è spenta

🔴 Luce rossa lampeggiante

• Indica una condizione di errore

• Il codice di guasto del bloccasterzo non è stato cancellato dalla BCM

• Usare uno strumento diagnostico per azzerare i codici di guasto

Modelli compatibili (CD4 nuova generazione / connettore blu)

• Ford Mondeo (MK5) – 2014 e successivi

• Ford S-Max (MK2) – 2016 e successivi

• Ford Galaxy (MK4) – 2016 e successivi
