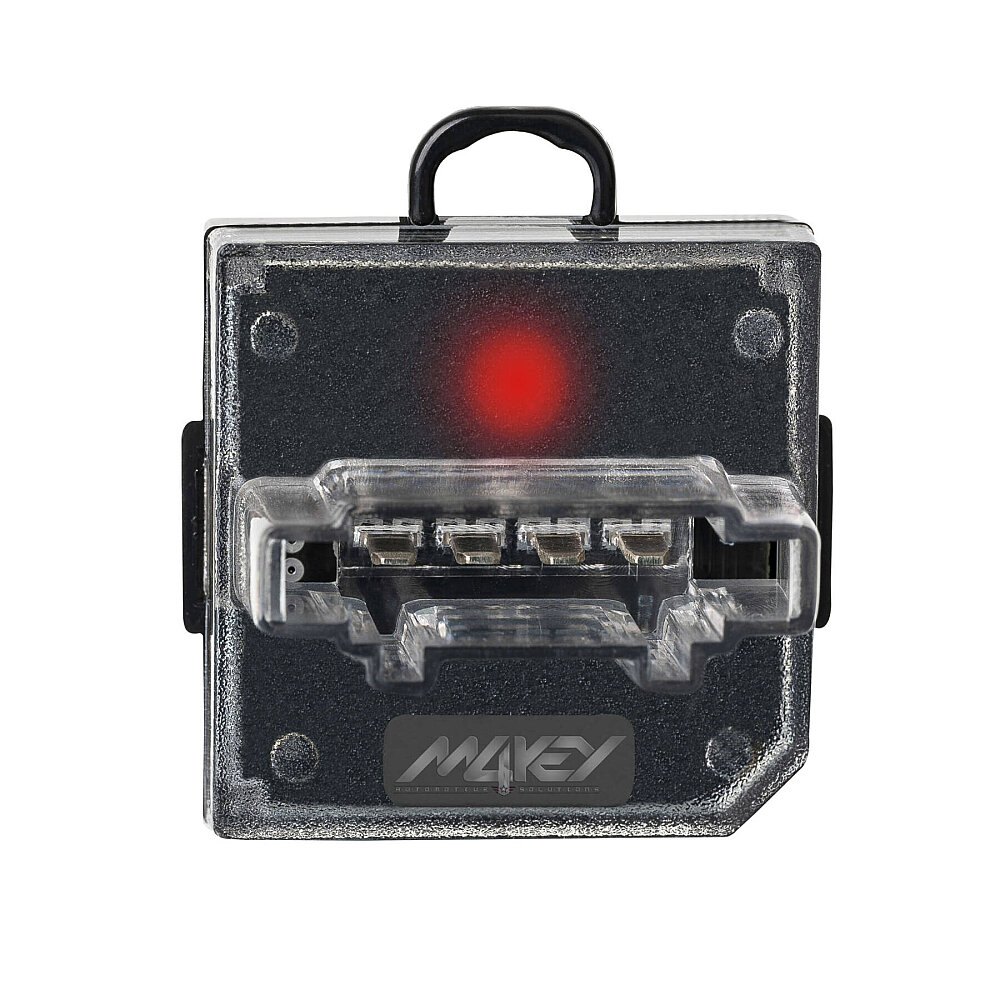

محاكي قفل التوجيه الإلكتروني ESL لسيارات Chrysler وJeep وDodge وFiat

نظرة عامة على محاكي قفل التوجيه الإلكتروني ESL من M4KEY لسيارات Chrysler وJeep وDodge

• يُعدّ ELV عطلًا ميكانيكيًا ذاتيًا قد يحدث في قفل عمود التوجيه.
• لا ينتج هذا العطل عن أي خلل آخر.
• في حالة حدوث عطل، حتى إذا لم تكن هناك مشكلة في مفتاح السيارة، فلن يتمكن المفتاح الذي يعمل بشكل طبيعي من تشغيل السيارة، لأن قفل عمود التوجيه ELV لن يتم تفعيله.
• في هذه الحالة، يجب تركيب قفل جديد لعمود التوجيه ELV في السيارة وبرمجته ليتوافق مع نظامها.
• تُعد مشكلة قفل التوجيه من أكثر المشكلات شيوعًا في نظام تشغيل سيارات Chrysler وJeep وDodge.
• يحتاج وكيل Chrysler وJeep وDodge إلى طلب قفل توجيه جديد وبرمجته، وهي عملية مكلفة وتستغرق وقتًا طويلًا.
• بدلًا من ذلك، استخدم محاكي قفل التوجيه الإلكتروني الخاص بسيارات Chrysler وJeep وDodge، والذي يساعد على معالجة أعطال قفل التوجيه.
• يتجاوز محاكي قفل التوجيه الشامل ESL/ELV الخاص بسيارات Chrysler وJeep وDodge وظيفة نظام ELV الأصلي.
• لا يتطلب أي برمجة؛ ما عليك سوى توصيله للمساعدة في معالجة عطل ESL في سيارتك من Chrysler أو Jeep أو Dodge.

سلوك مؤشر LED في محاكي قفل التوجيه الإلكتروني ESL من M4KEY لسيارات Chrysler وJeep وDodge

• بعد توصيل المحاكي بالسيارة أو بكابلات الاختبار، أدخل مفتاح السيارة في مفتاح التشغيل.

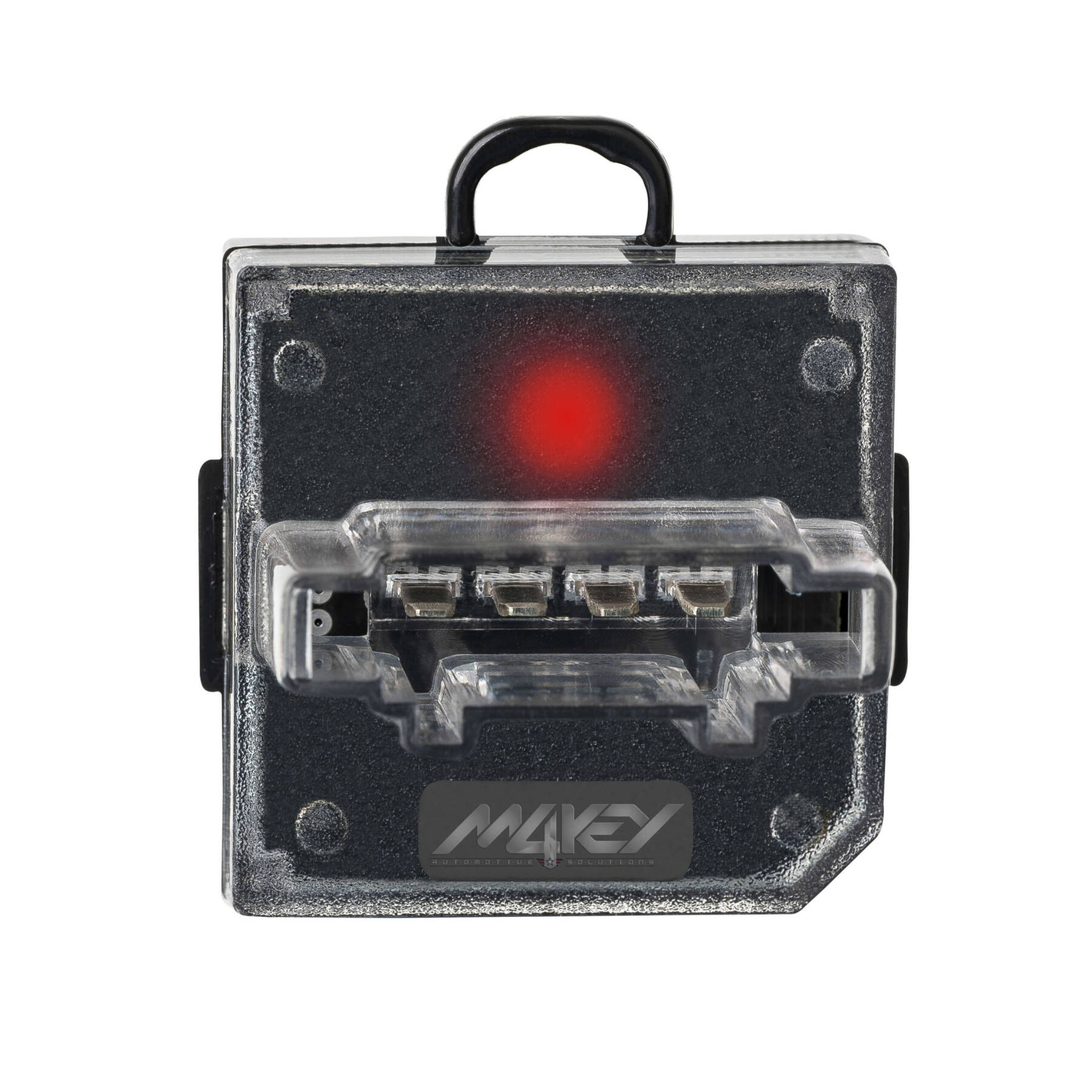

• إذا أضاء مؤشر المحاكي باللون الأخضر، فهذا يعني أن الاتصال تم بنجاح وأن السيارة جاهزة للتشغيل.
• إذا أضاء مؤشر المحاكي باللون الأحمر، فهذا يعني إما أن المفتاح لا يتوافق مع نظام EIS/EZS أو أن هناك مشكلة في نظام EIS.
• إذا لم يضئ مؤشر المحاكي على الإطلاق، فقد تحتاج إلى التحقق من مصدر التغذية الكهربائية للسيارة أو الكابلات.

توزيع أطراف التوصيل (Pinout) لمحاكي قفل التوجيه الإلكتروني ESL من M4KEY لسيارات Chrysler وJeep وDodge

• Pin 1: ‏+12V
• Pin 2: ‏GND (الأرضي)
• Pin 3: غير مستخدم
• Pin 4: خط LIN

طريقة تركيب محاكي قفل التوجيه الإلكتروني ESL من M4KEY لسيارات Chrysler وJeep وDodge

• أولًا، افصل سلك ELV عن وحدة قفل التوجيه في السيارة.
• إذا كان قفل التوجيه في وضع القفل (Lock)، فيجب إزالة وحدة قفل التوجيه من السيارة.
• وصّل محاكي ELV من M4KEY بالسيارة، ثم شغّلها.
• السيارات المتوافقة
• Chrysler
• Fiat Freemont
• Jeep Cherokee
• Ram
• Dodge
