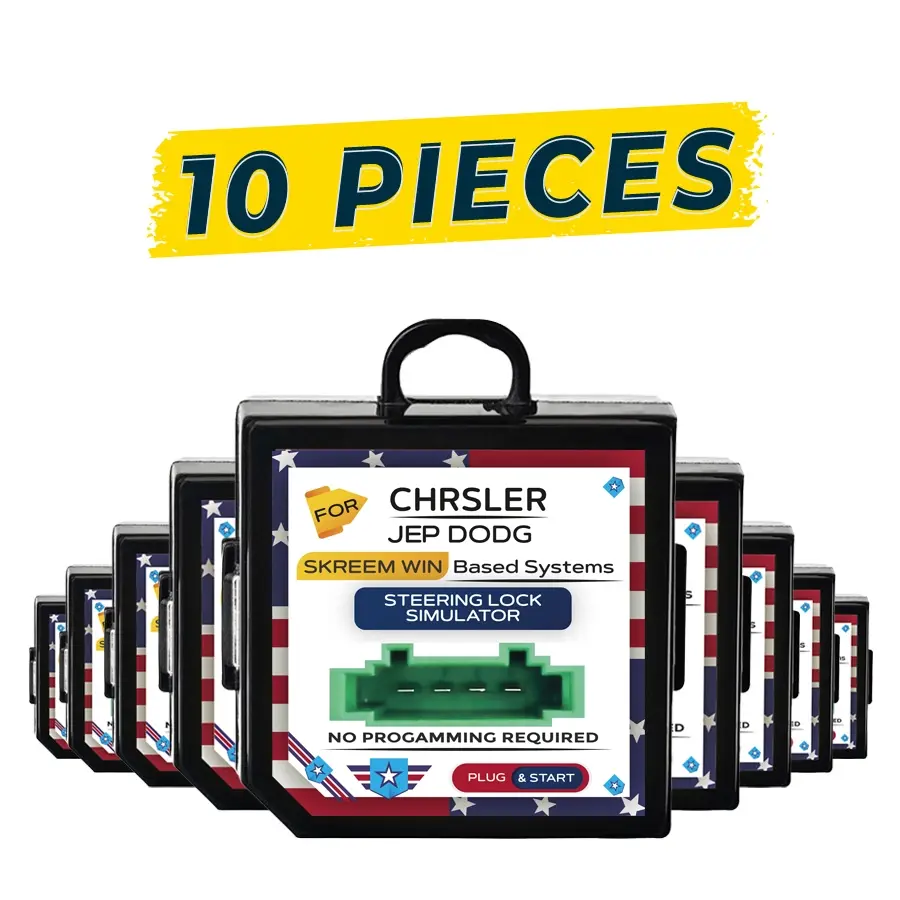

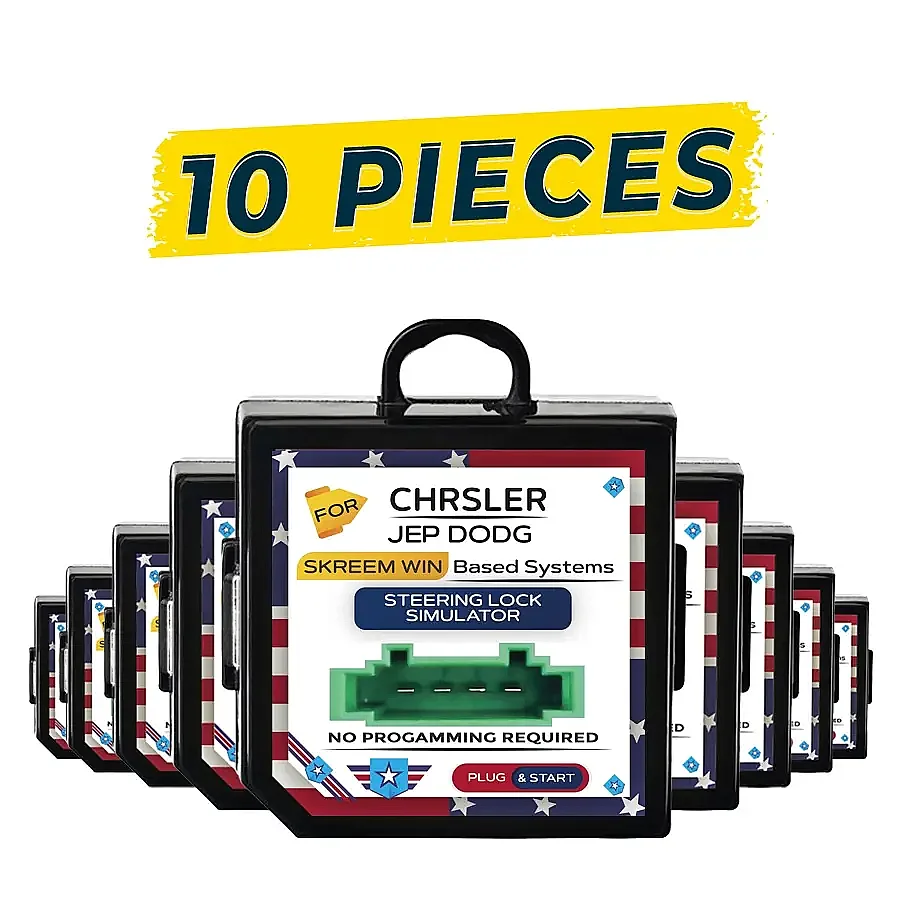

محاكي قفل عمود التوجيه الإلكتروني (ESL) لسيارات Chrysler وJeep وDodge وFiat – 10 قطع

نظرة عامة على محاكي قفل عمود التوجيه الإلكتروني (ESL) من M4KEY لسيارات Chrysler وJeep وDodge

تُعد مشكلة قفل التوجيه الإلكتروني في سيارات Jeep من أكثر المشكلات شيوعًا في نظام تشغيل المحرك.

يتعين على وكيل Jeep طلب قفل توجيه جديد وبرمجته، مما يتسبب في تكاليف مرتفعة ووقت انتظار طويل.

يُعد نظام قفل عمود التوجيه الإلكتروني (ELV) عرضةً لأعطال ميكانيكية تلقائية. ولا يرتبط حدوث هذا العطل بالضرورة بأي عطل آخر.

في حال حدوث خلل، قد يتعذر تشغيل المركبة باستخدام المفتاح العامل، حتى إذا لم تكن هناك أي مشكلة في مفتاح المركبة، وذلك بسبب عدم تفعيل قفل عمود التوجيه الإلكتروني (ELV).

في هذه الحالة، يجب تركيب قفل جديد لعمود التوجيه الإلكتروني (ELV) في المركبة وبرمجته ليتوافق مع نظامها.

تُعد مشكلة قفل التوجيه من أكثر المشكلات شيوعًا في نظام تشغيل سيارات Chrysler وJeep وDodge.

يتعين على وكلاء Chrysler وJeep وDodge طلب قفل توجيه جديد وبرمجته، مما يؤدي إلى ارتفاع التكاليف والحاجة إلى الانتظار لفترة طويلة.

يساعد محاكي قفل التوجيه الإلكتروني ESL من M4KEY على معالجة أعطال قفل التوجيه في سيارات Chrysler وJeep وDodge. إذ يتيح محاكي قفل التوجيه العالمي ESL/ELV تجاوز نظام قفل التوجيه الإلكتروني ELV في هذه السيارات بشكل دائم، دون الحاجة إلى البرمجة أو الترميز (Coding). كل ما عليك فعله هو توصيل المحاكي ليعمل على معالجة عطل قفل التوجيه الإلكتروني ESL.

مؤشرات LED في محاكي قفل التوجيه الإلكتروني ESL من M4KEY لسيارات Chrysler وJeep وDodge

بعد توصيل المحاكي بالمركبة أو بكابلات الاختبار، أدخل مفتاح المركبة في مفتاح التشغيل.

• يضيء المؤشر باللون الأخضر: يشير ذلك إلى نجاح الاتصال، وأن المركبة أصبحت جاهزة للتشغيل.
• يضيء المؤشر باللون الأحمر: يشير ذلك إلى أن المفتاح غير متوافق مع وحدة EIS/EZS، أو إلى وجود مشكلة في وحدة EIS.
• إذا لم يضئ المؤشر: يجب التحقق من مصدر الطاقة في المركبة أو من توصيلات كابلات الاختبار.

مخطط أطراف التوصيل (Pinout) لمحاكي قفل التوجيه الإلكتروني ESL من M4KEY لسيارات Chrysler وJeep وDodge

• Pin 1: جهد موجب +12V
• Pin 2: أرضي (GND)
• Pin 3: غير مستخدم
• Pin 4: خط اتصال LIN

طريقة تركيب محاكي قفل التوجيه الإلكتروني ESL من M4KEY لسيارات Chrysler وJeep وDodge

كيفية استخدام محاكي M4KEY لقفل التوجيه ESL أو معالجة عطله؟

1. افصل سلك وحدة قفل التوجيه الإلكتروني (ELV) عن وحدة قفل التوجيه الأصلية في المركبة.
2. إذا كان قفل التوجيه في وضع القفل، فيجب إزالة وحدة قفل التوجيه من المركبة.
3. وصّل محاكي ELV من M4KEY بالمركبة، ثم حاول تشغيلها.

المركبات المتوافقة

• Chrysler
• Fiat Freemont
• Jeep Cherokee
• Ram
• Dodge
