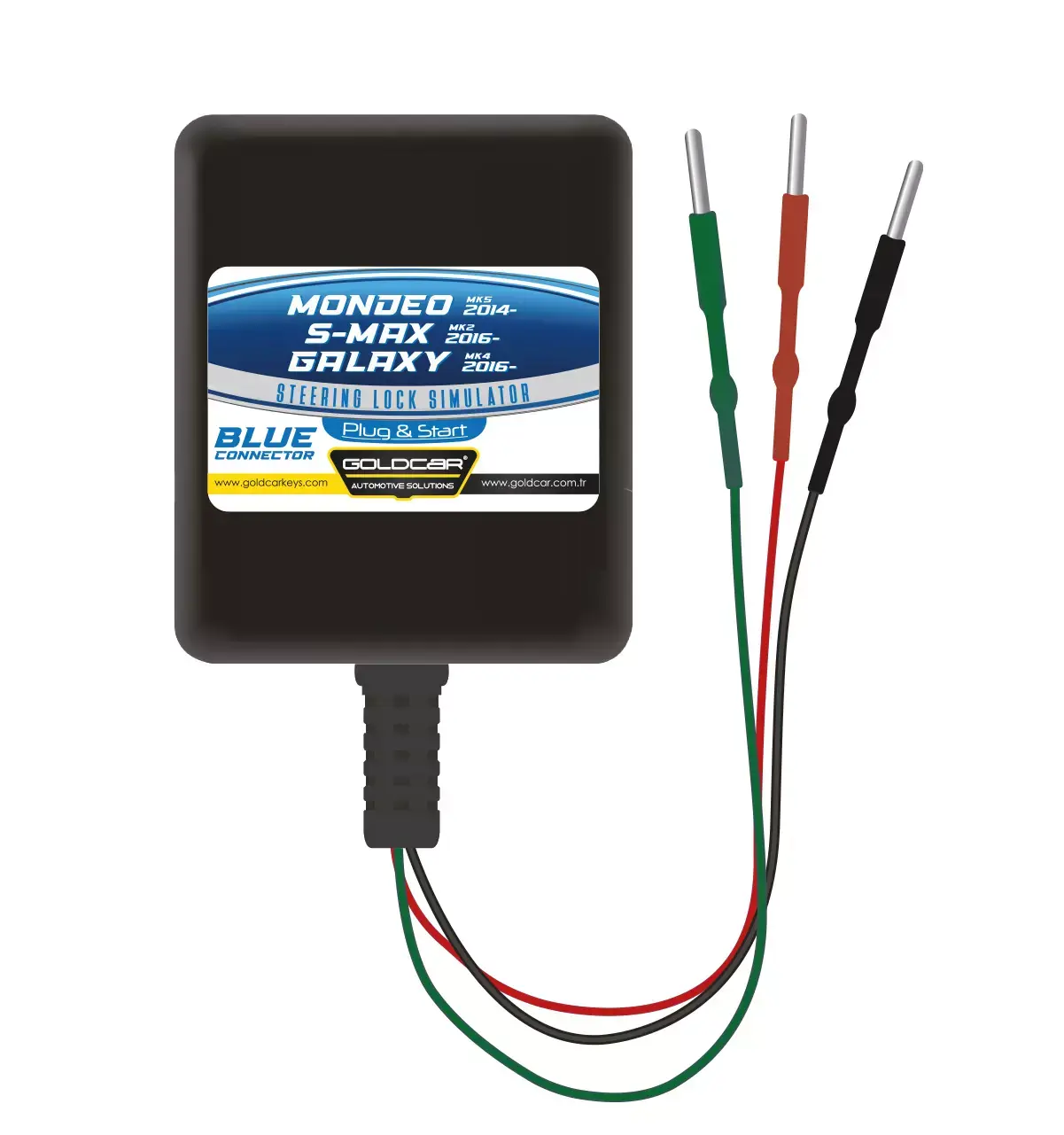

حل دائم لطرازات 2014+ – محاكي قفل عمود التوجيه

أرقام القطع المتوافقة:

Mondeo | S-Max | Galaxy | AV6N-3F880-KX

تم تطوير هذا المنتج كحل دائم لمشكلات «فشل قفل عمود التوجيه» أو «عطل عمود التوجيه» الشائعة في سيارات فورد مونديـو الحديثة (MK5، 2014+)، وفورد S-Max (MK2، 2016+)، وفورد جالاكسي (MK4، 2016+). قد تمنع هذه الأعطال تشغيل السيارة أو تجعل نظام الإشعال غير مستجيب.

يقوم المحاكي بحل المشكلة بشكل دائم عبر محاكاة وحدة قفل عمود التوجيه الإلكترونية الأصلية المعيبة (ESCL) التي تعمل عبر نظام ناقل LIN.

⚠️ تنبيه مهم: إصدار LIN (موصل أزرق) فقط

هذا المحاكي متوافق فقط مع أنظمة نوع LIN المستخدمة في سيارات منصة CD4 لطرازات 2014+ والتي تحتوي على موصل أزرق رباعي (رقم القطعة: AV6N-3F880-KX).

وهو غير متوافق مع:

• سيارات منصة CD4 الأقدم (2007–2013) المزودة بموصل أسود (7G91...)

• سيارات منصة C1 مثل Ford Focus / Kuga المزودة بموصل أخضر (8M51...)

يرجى التحقق من نوع الموصل وتكوين الدبابيس قبل الطلب.

تركيب Plug & Play

هذا المحاكي هو Plug-and-Play، أي لا يتطلب برمجة أو تكييف.

خطوات التثبيت

1. أوقف تشغيل الإشعال.

2. افصل موصل الأزرار الأزرق رباعي الدبابيس عن وحدة ESCL الأصلية المعيبة.

3. إذا كان قفل التوجيه عالقًا في وضع القفل، فقد يلزم إزالة الوحدة ميكانيكيًا أولاً.

4. قم بتوصيل المحاكي بحزام الأسلاك الأصلي للسيارة.

5. قم بتوصيل أداة تشخيص بالسيارة.

6. ادخل إلى وحدة BCM (أو وحدة التحكم ذات الصلة) وامسح جميع أكواد الأعطال المتعلقة بقفل التوجيه.

7. شغّل السيارة.

مؤشرات حالة LED

يقوم المحاكي بمحاكاة حالة قفل التوجيه الأصلية:

🟢 ضوء أخضر ثابت

• يشير إلى التشغيل بنجاح

• المحاكي في حالة «غير مقفل»

• السيارة جاهزة للتشغيل (بدون أكواد أعطال نشطة)

🔴 ضوء أحمر ثابت

• يشير إلى حالة «مقفل»

• الحالة الطبيعية عندما يكون الإشعال مطفأ

🔴 ضوء أحمر وامض

• يشير إلى وجود حالة خطأ

• لم يتم مسح كود عطل قفل التوجيه من وحدة BCM

• استخدم أداة تشخيص لإعادة ضبط أكواد الأعطال

الموديلات المتوافقة (الجيل الجديد CD4 / موصل أزرق)

• Ford Mondeo (MK5) – 2014 وما بعده

• Ford S-Max (MK2) – 2016 وما بعده

• Ford Galaxy (MK4) – 2016 وما بعده
