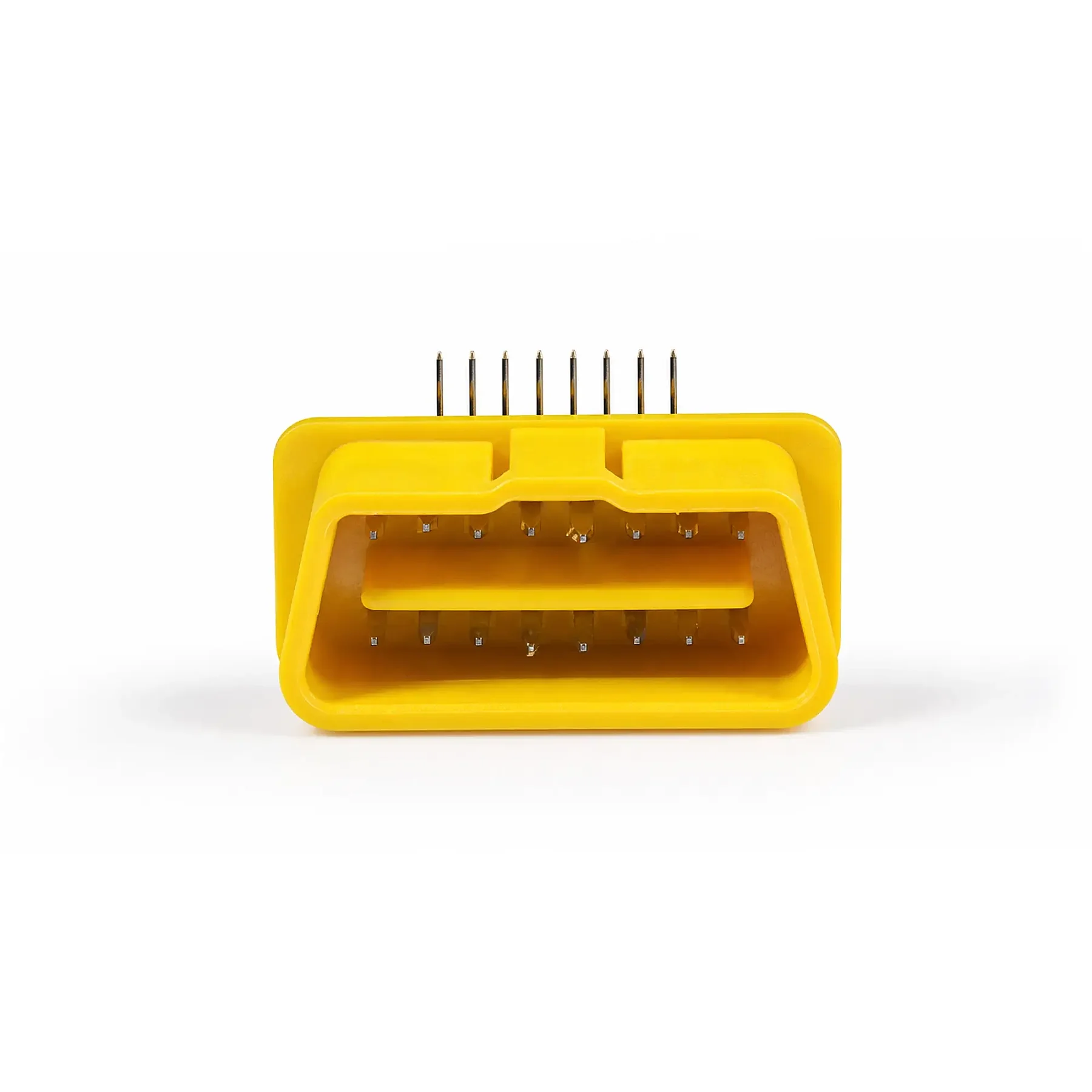

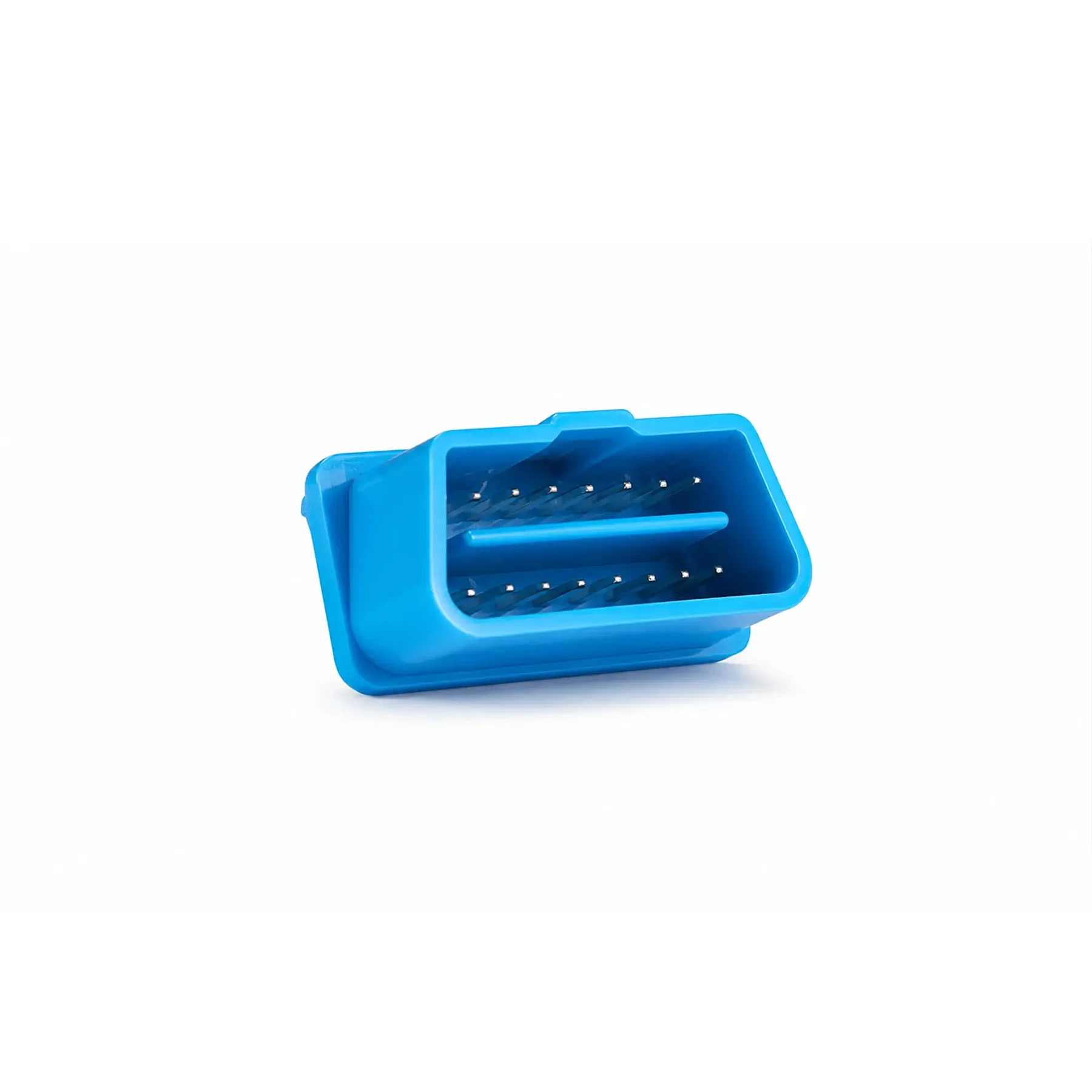

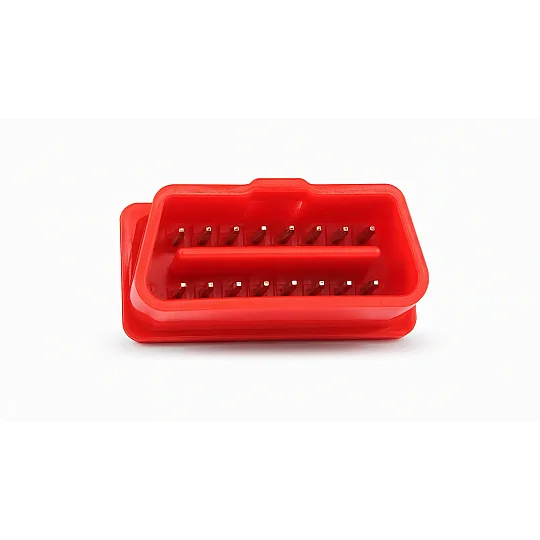

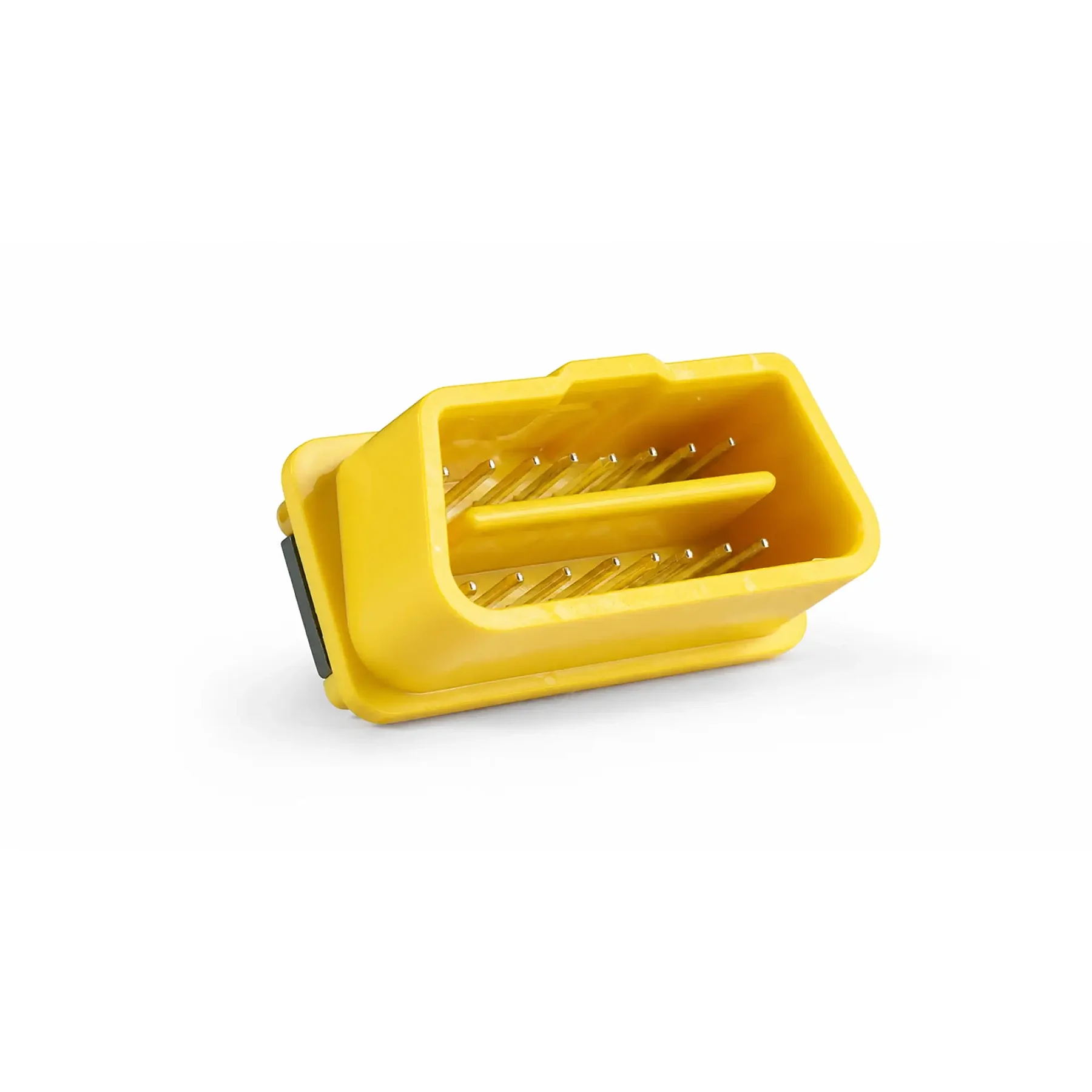

موصل OBD2 ذكر - بزاوية قائمة

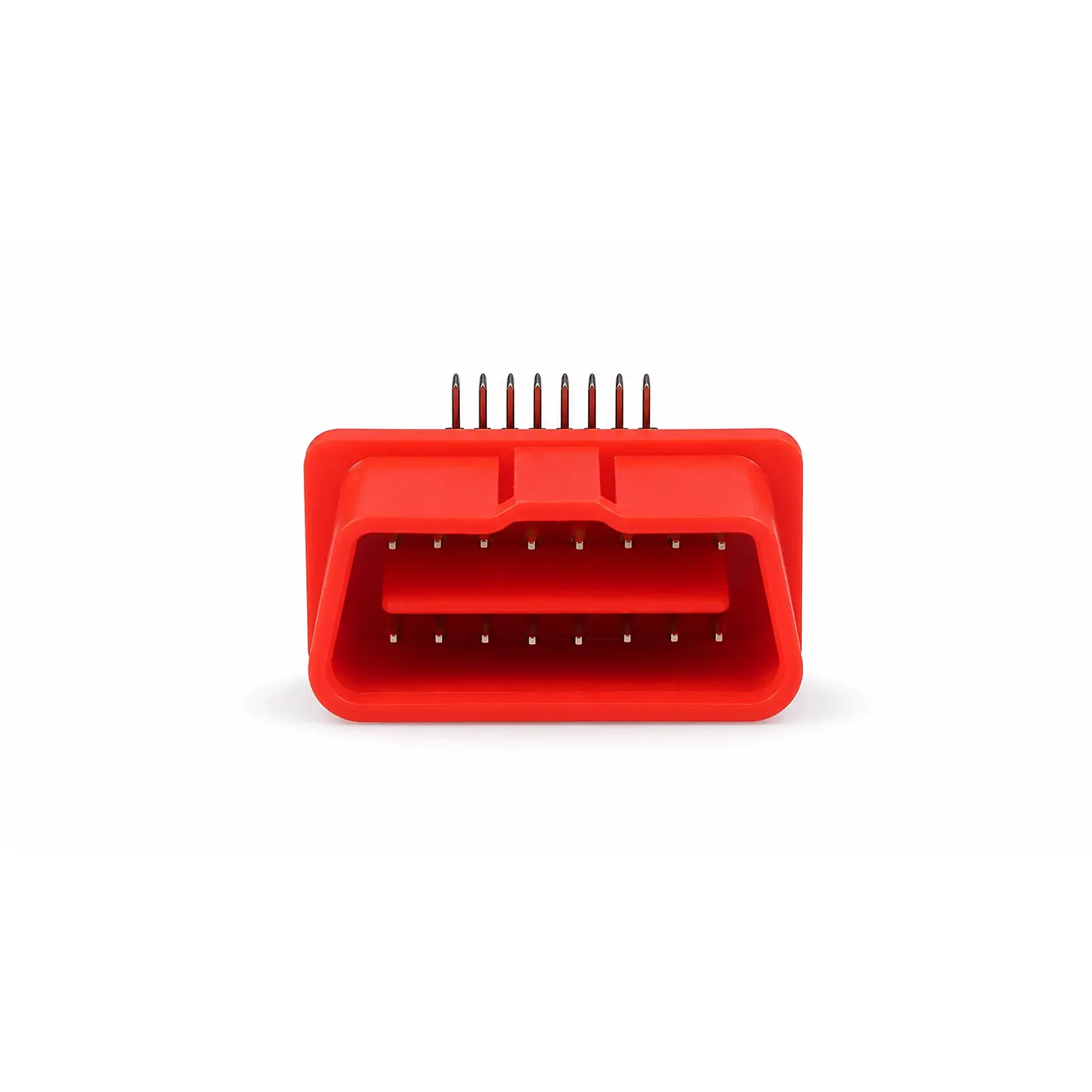

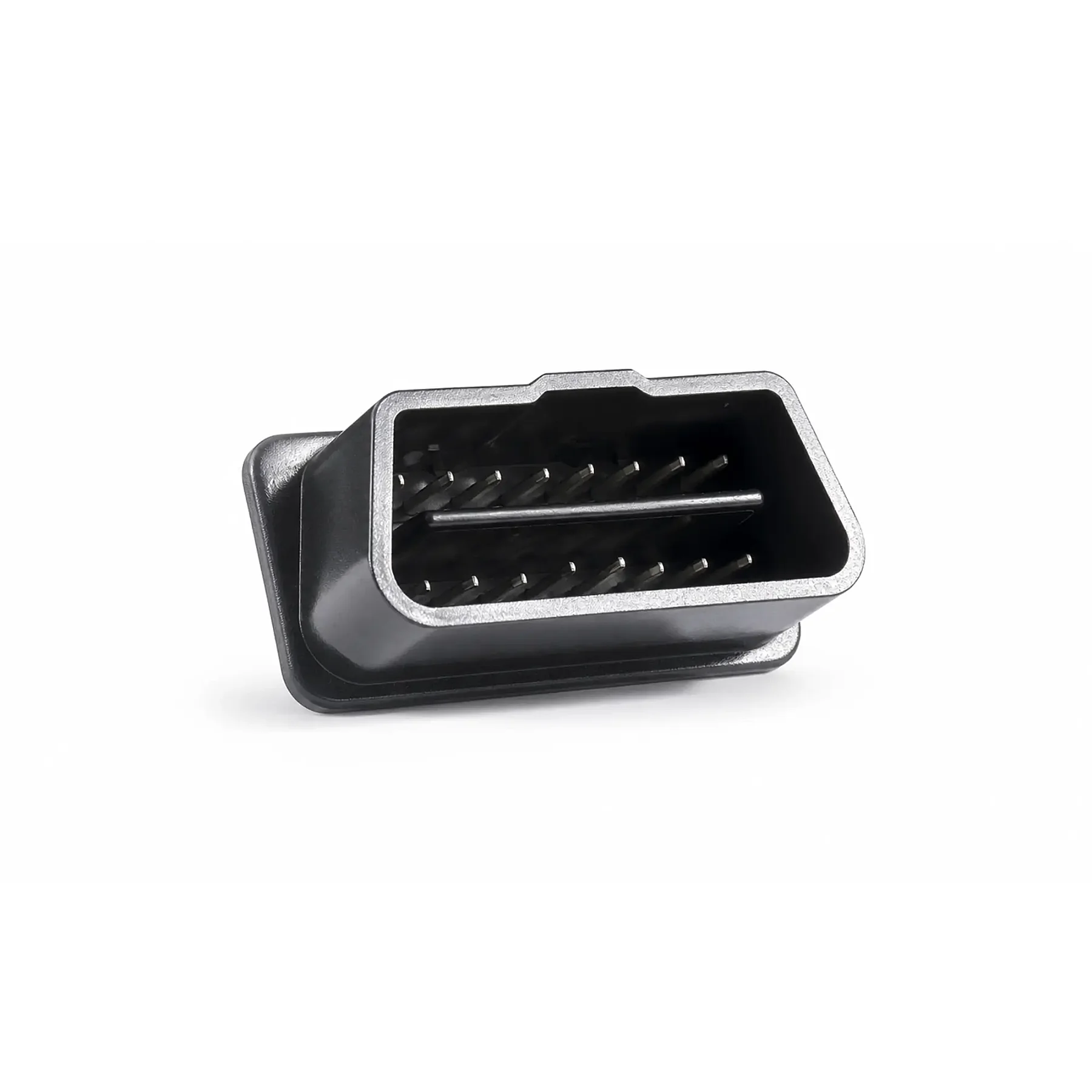

موصل OBD2 ذكر احترافي من M4KEY® بعدد 16 سنًا (زاوية قائمة / 90 درجة) – للمشاريع والإصلاح

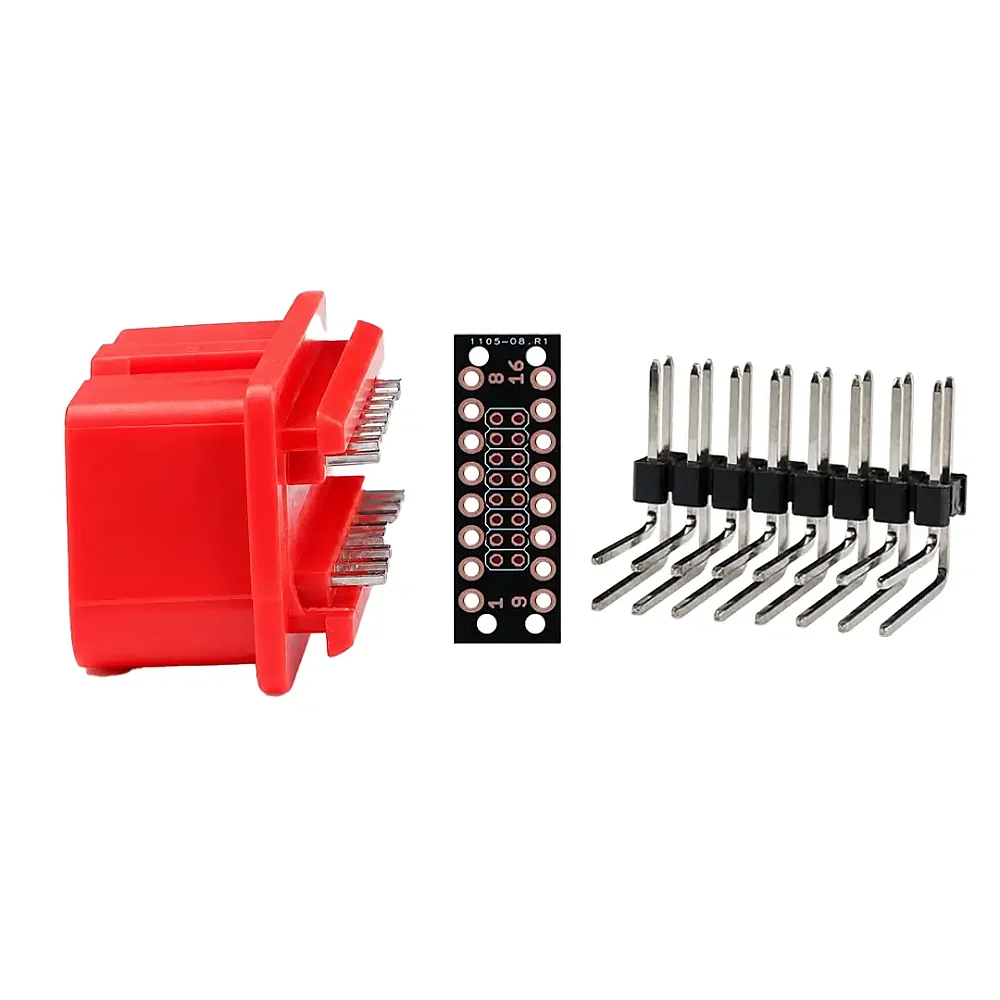

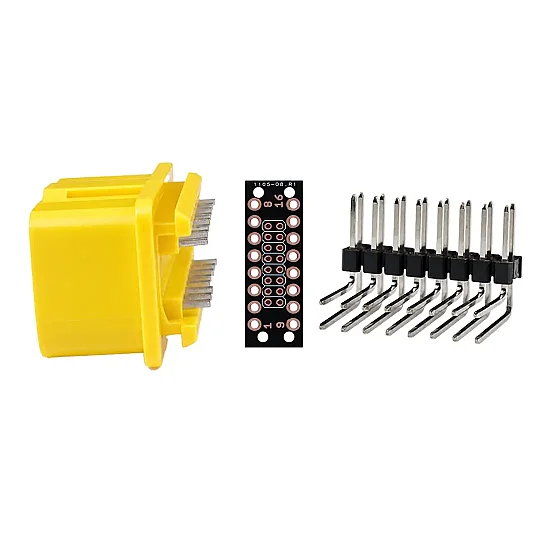

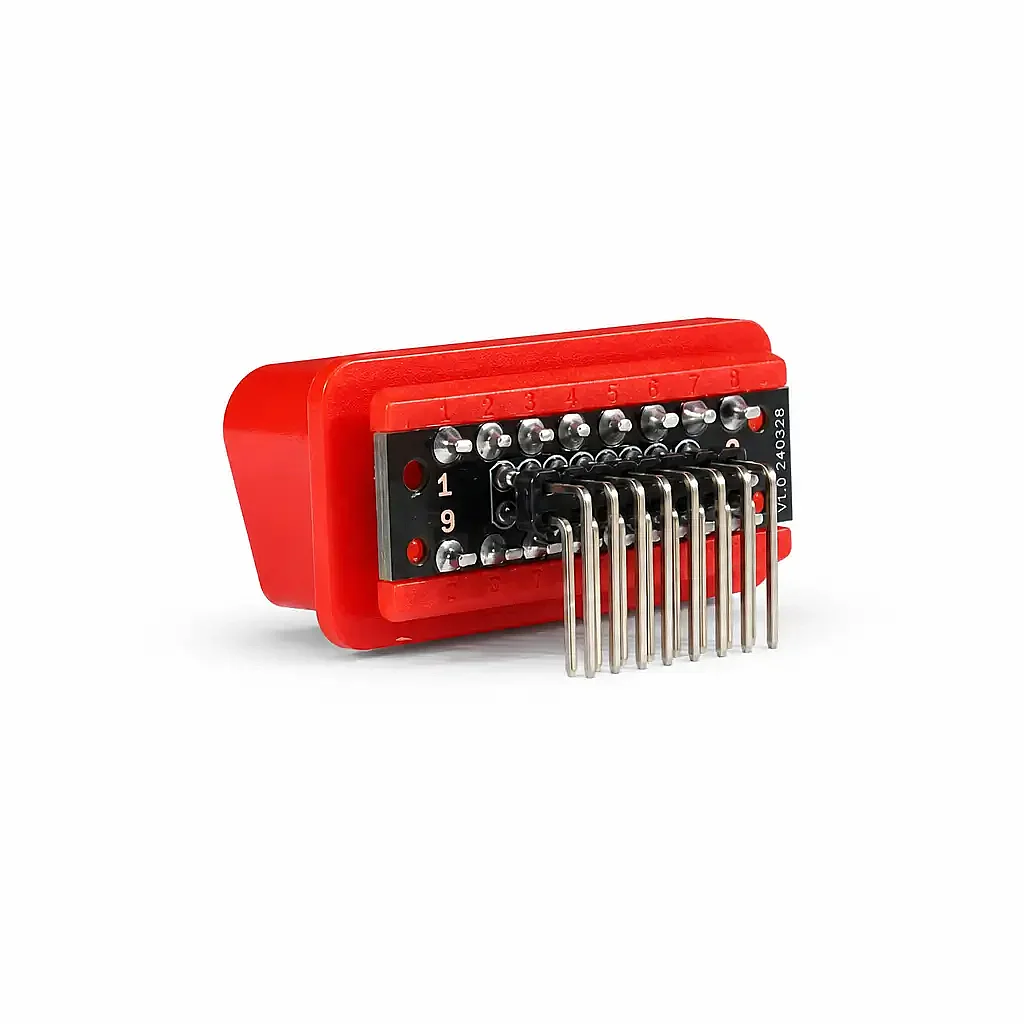

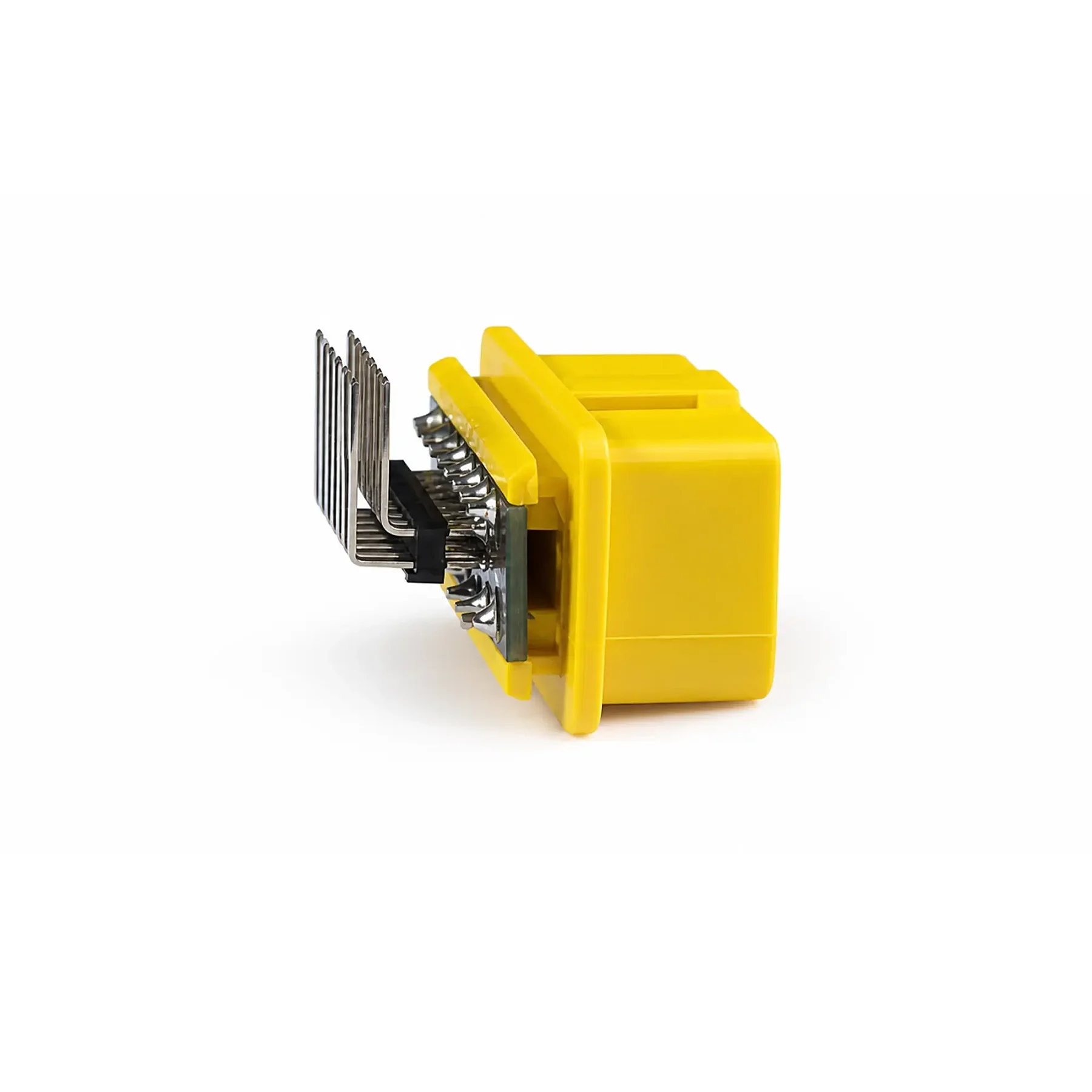

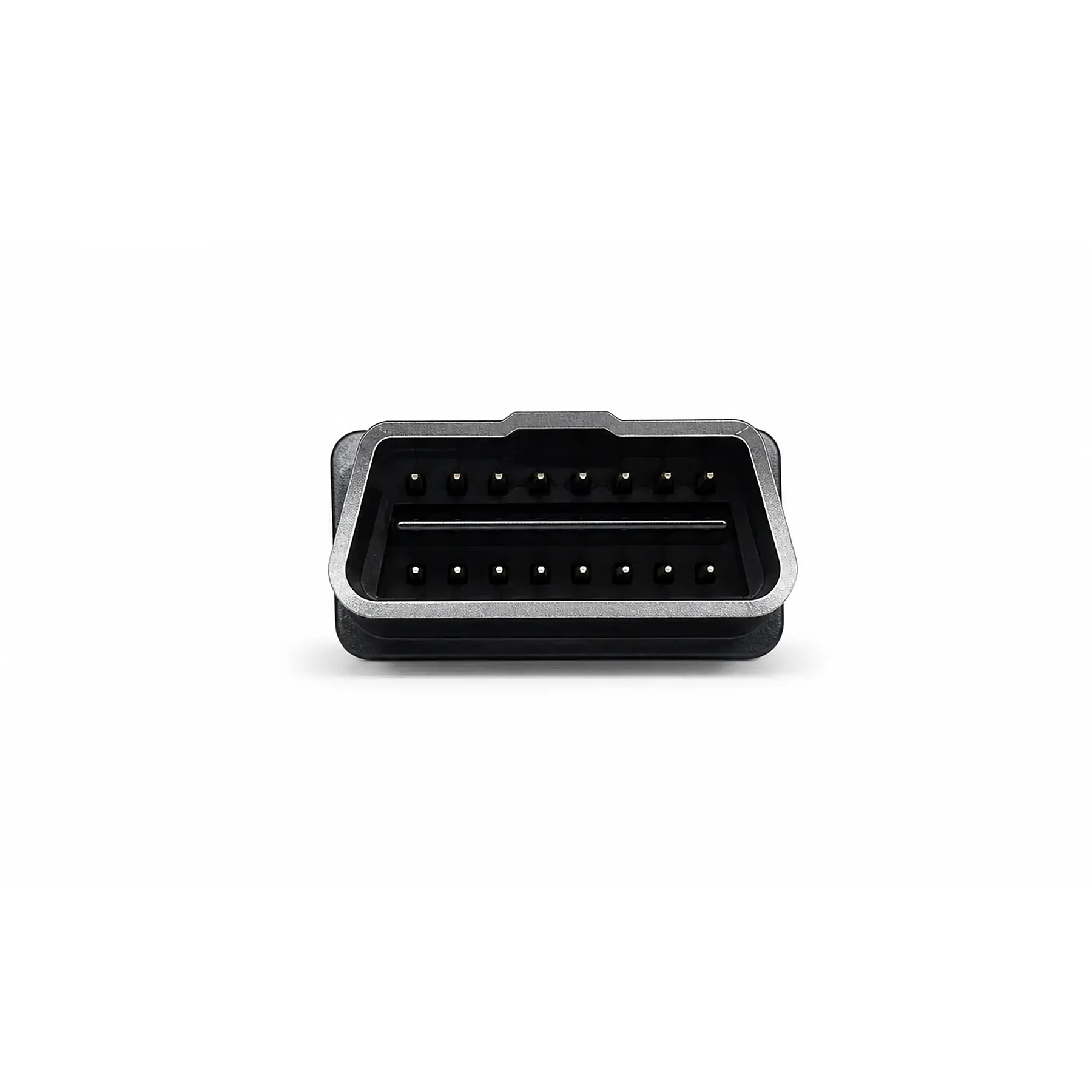

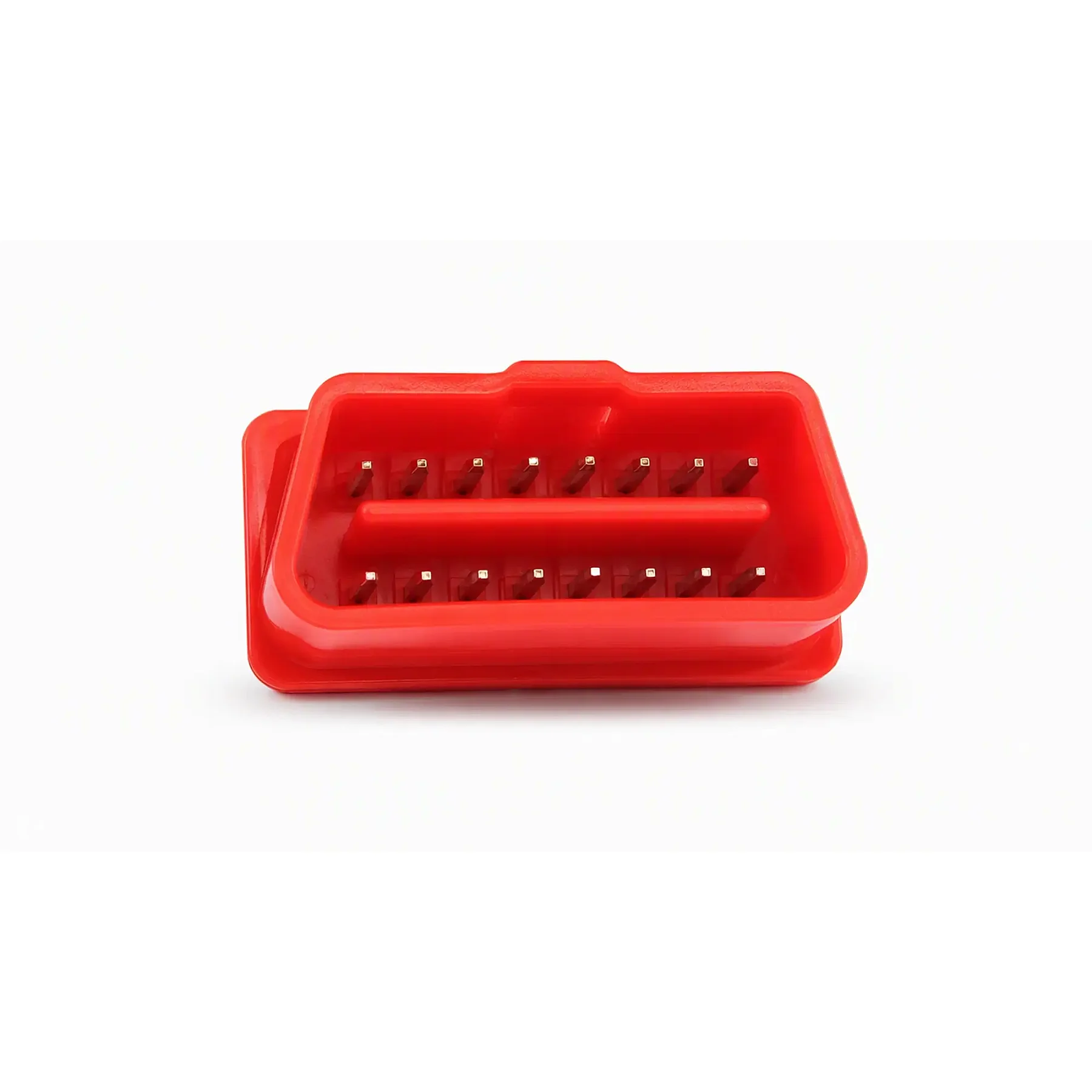

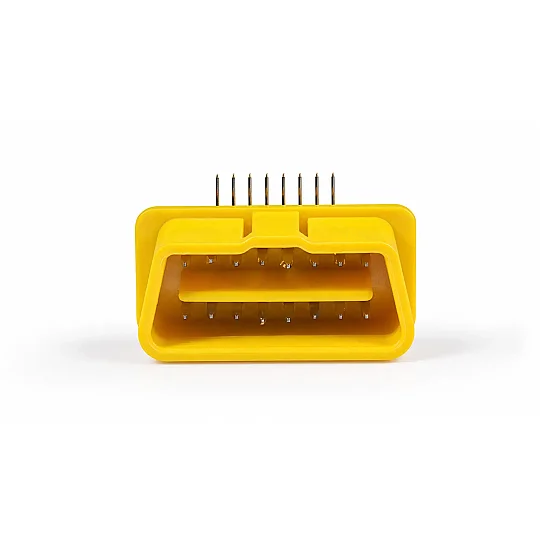

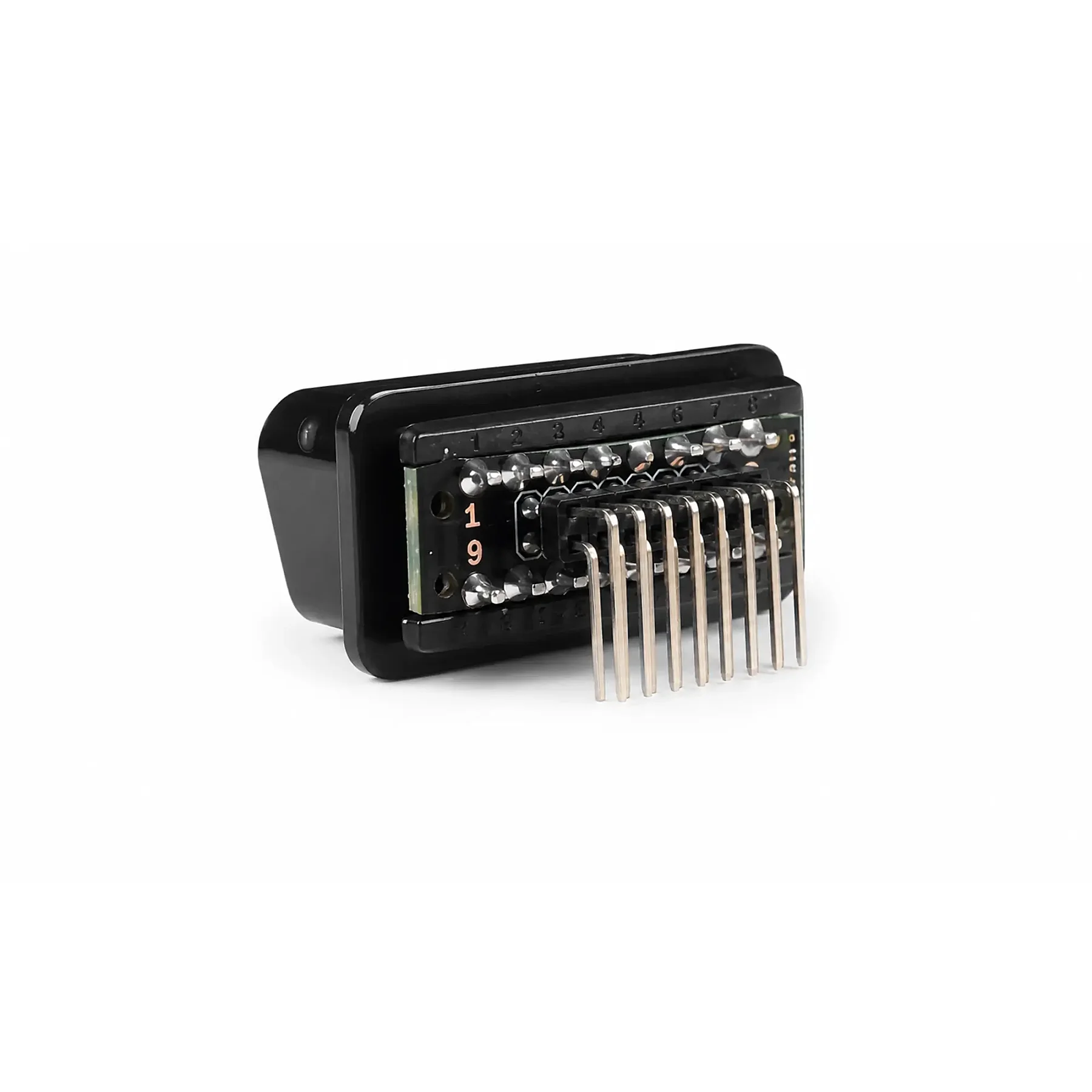

ملاحظة مهمة: هذا المنتج ليس أداة تشخيص أو ماسح ضوئي. إنه موصل OBD2 ذكر مكشوف عالي الجودة بعدد 16 سنًا، مزوّد بلوحة PCB مدمجة ورأس توصيل للسنون بزاوية 90 درجة، ومصمّم خصيصًا لاحتياجات المتخصصين في السيارات وصانعي أحزمة الاختبار على الطاولة ومطوّري الإلكترونيات.

مصمّم للاستخدامات الاحترافية:

• تكامل مباشر للـ PCB واللوحة: تجعل رؤوس السنون المثبّتة مسبقًا بزاوية 90 درجة (زاوية قائمة) هذا الموصل مثاليًا للحام مباشرة على لوحات PCB مخصّصة أو لوحات Breakout أو وحدات إلكترونية صغيرة دون الحاجة إلى ثني السنون.

• بناء أحزمة الاختبار على الطاولة وكابلات الاختبار: مناسب تمامًا لتطوير منصات اختبار ECU على الطاولة، وفلاشات سطح المكتب، ودارات فلترة CAN، وأجهزة اختبار المبرمج للمفاتيح، حيث يلزم توجيه كابلات مدمج ومائل.

• إصلاح احترافي وتكييف: مصمّم لاستبدال موصلات OBD2 التالفة أو لتكييف واجهات التشخيص بتنسيق منخفض بزاوية 90 درجة لمنع إجهاد الكابل في المساحات الضيقة.

⚠️ تحذير احترافي ⚠️

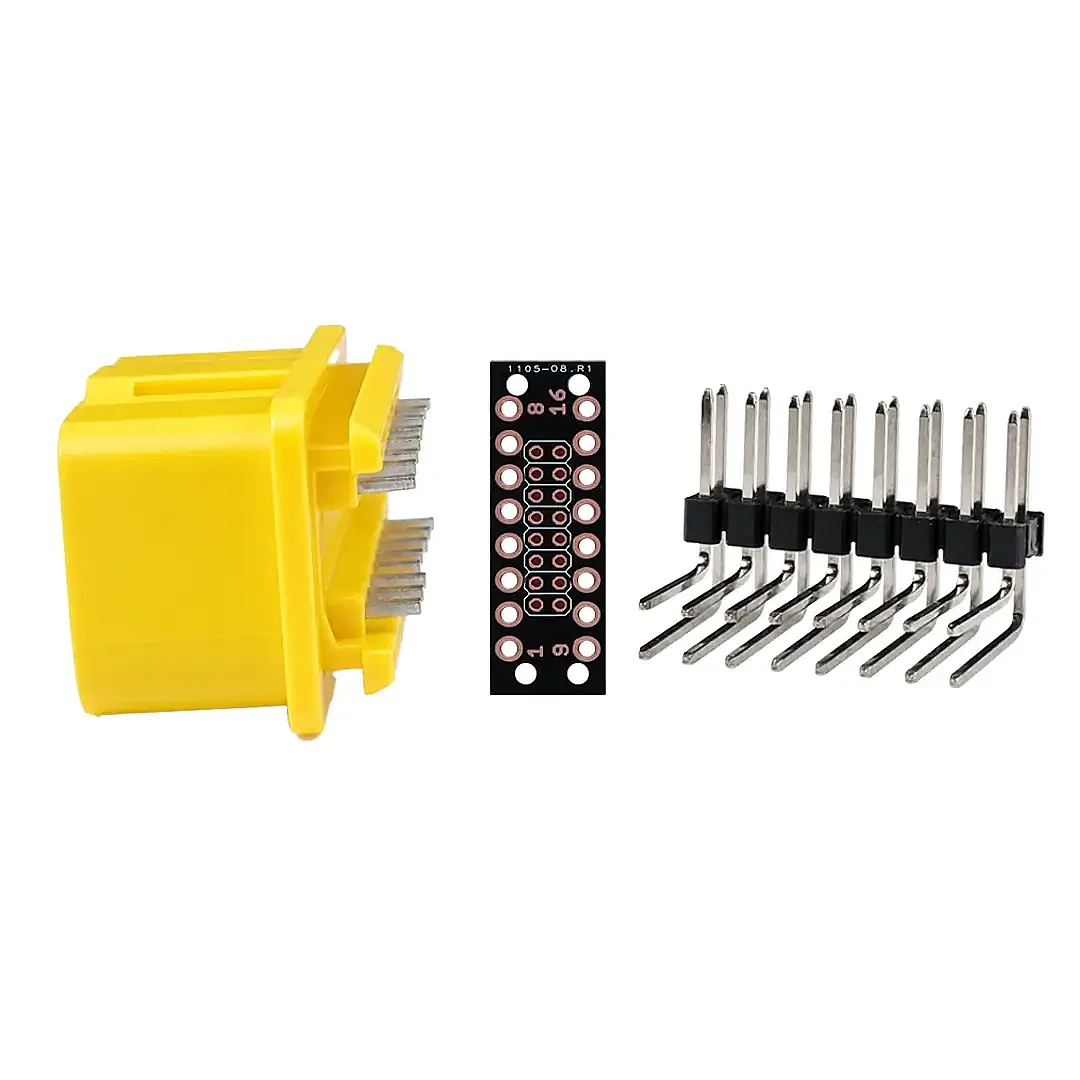

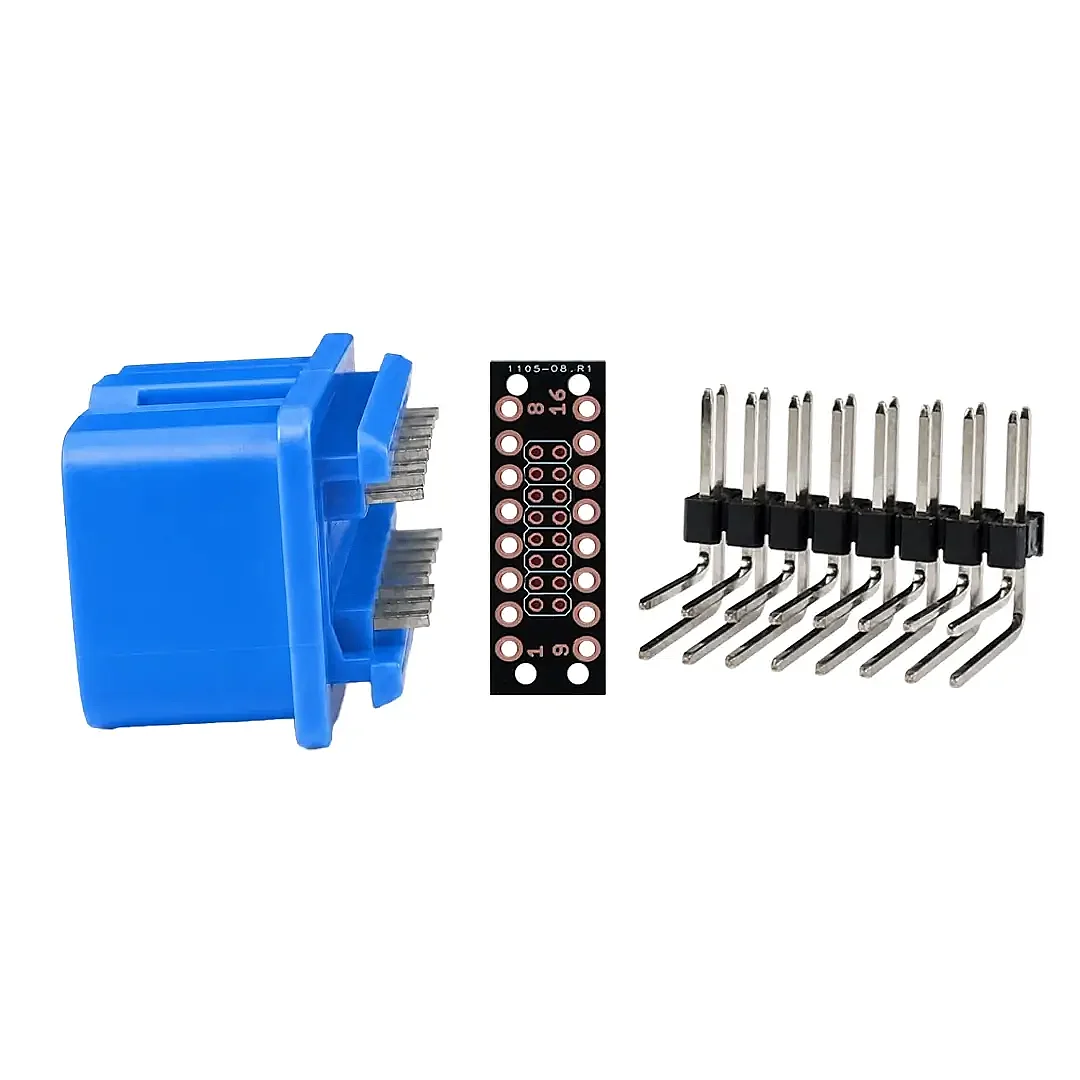

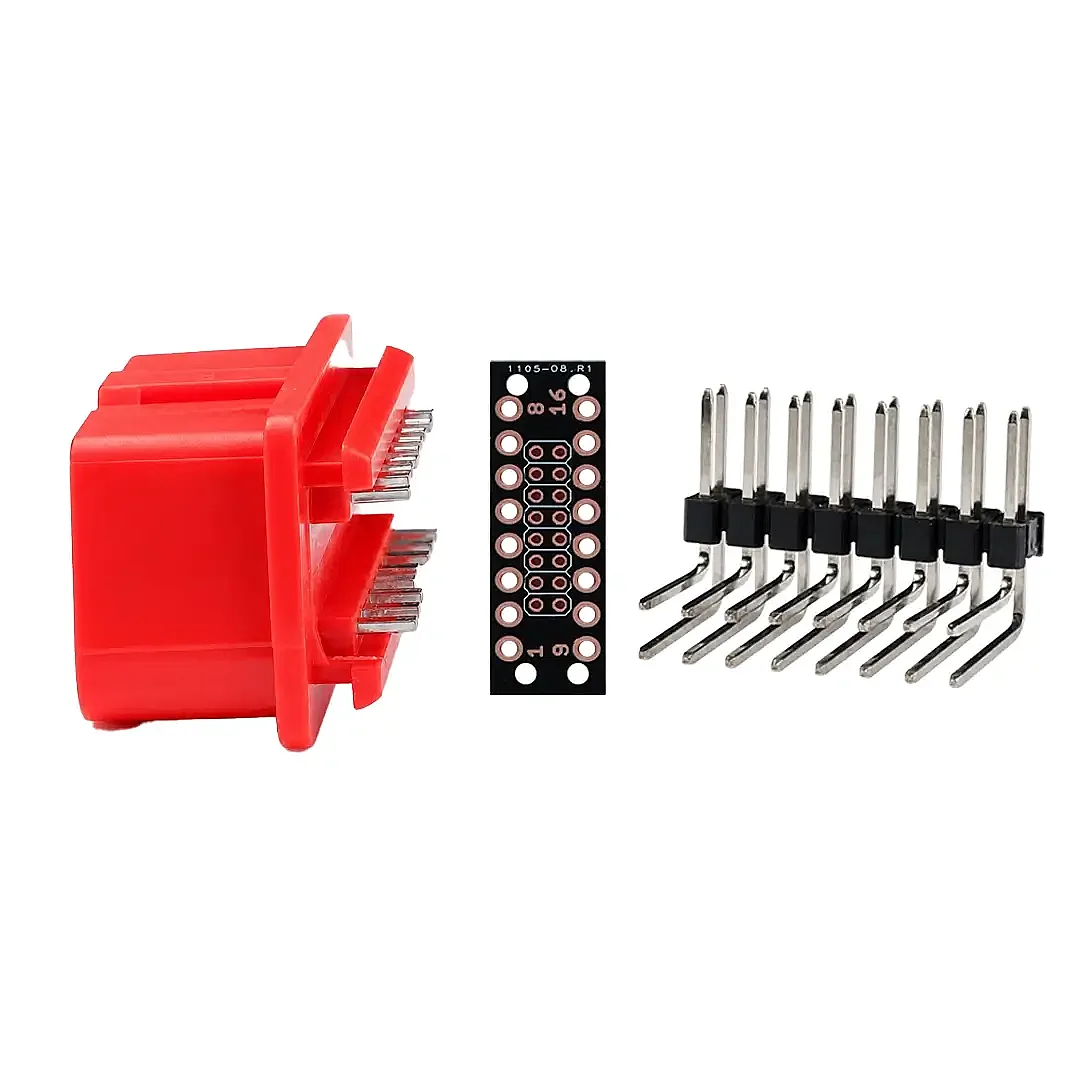

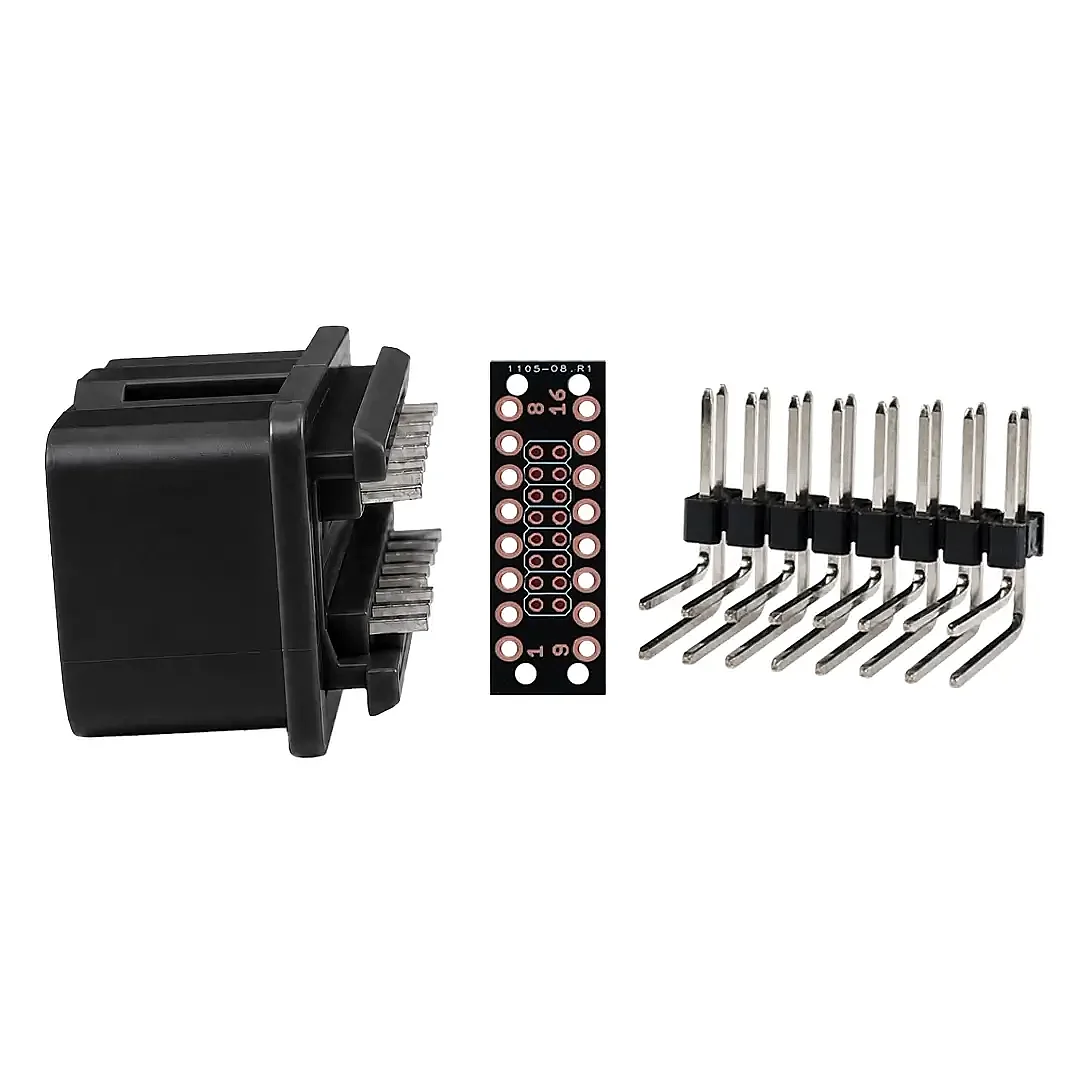

• هذا المنتج عبارة عن موصل ذكر مكشوف مع رأس سنون بزاوية على لوحة PCB صغيرة فقط.

• لا يتضمن برنامج تشخيص أو شرائح معالجة رئيسية أو محولات اتصال (Transceivers).

• لا يتضمن أسلاك خارجية أو غلاف/هيكل خارجي.

• هذا المكوّن مخصص حصريًا للمتخصصين الذين لديهم مهارات أساسية في اللحام وتجميع الإلكترونيات.

الميزات الرئيسية

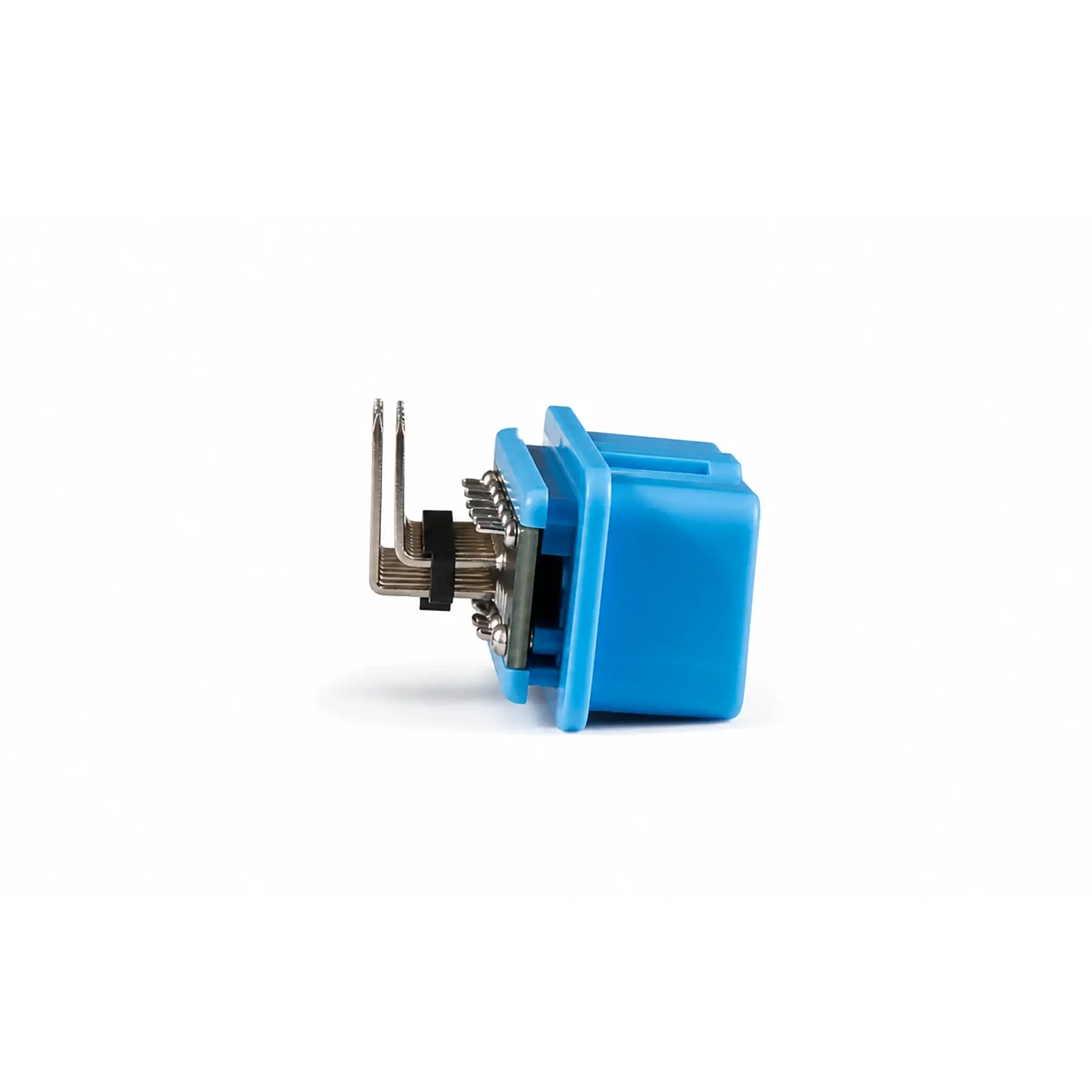

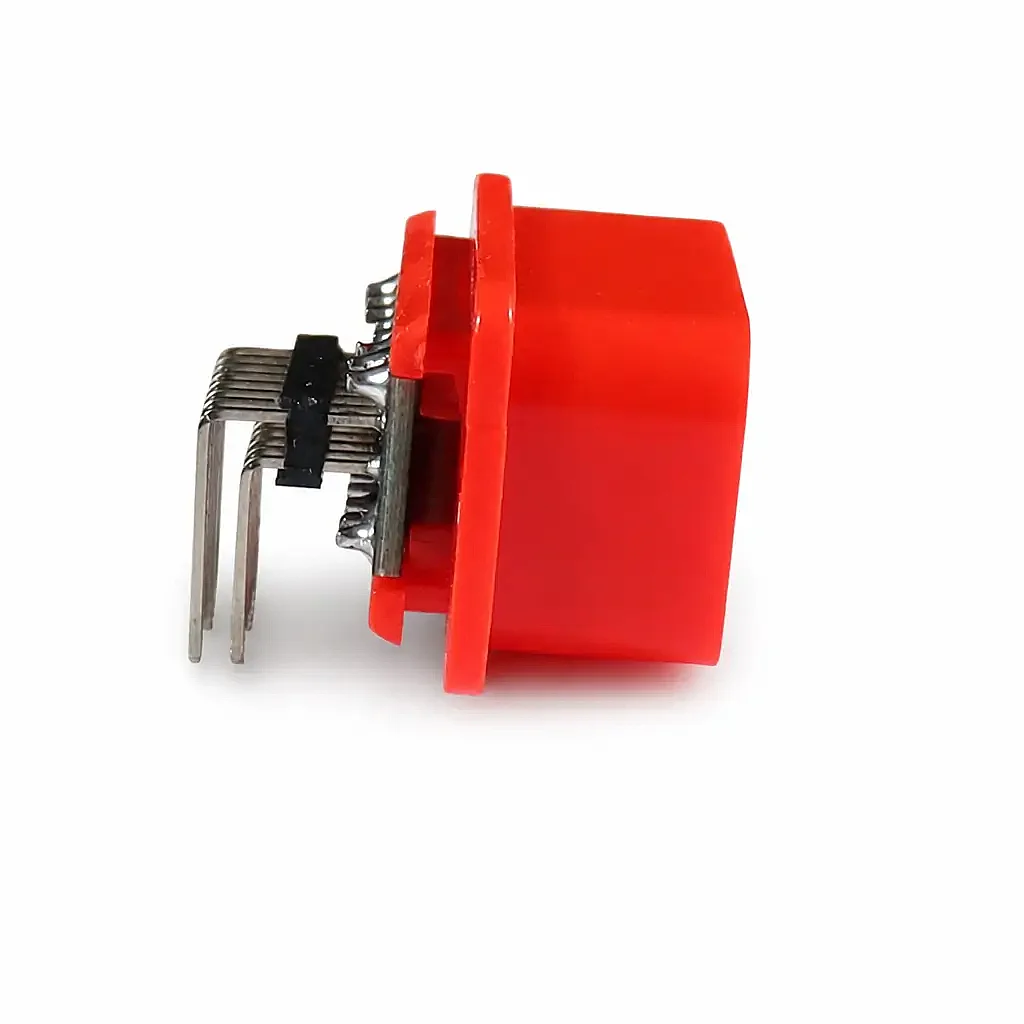

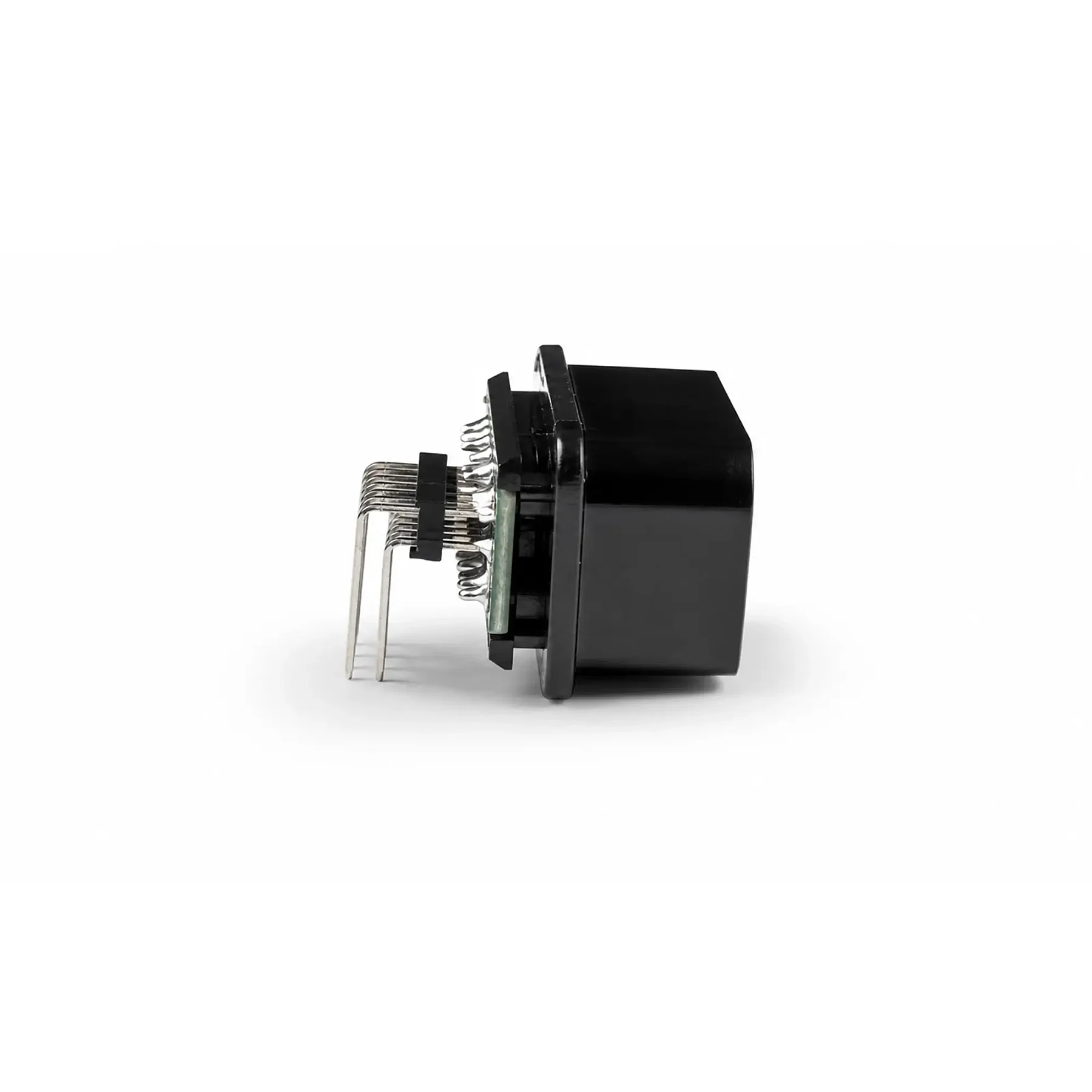

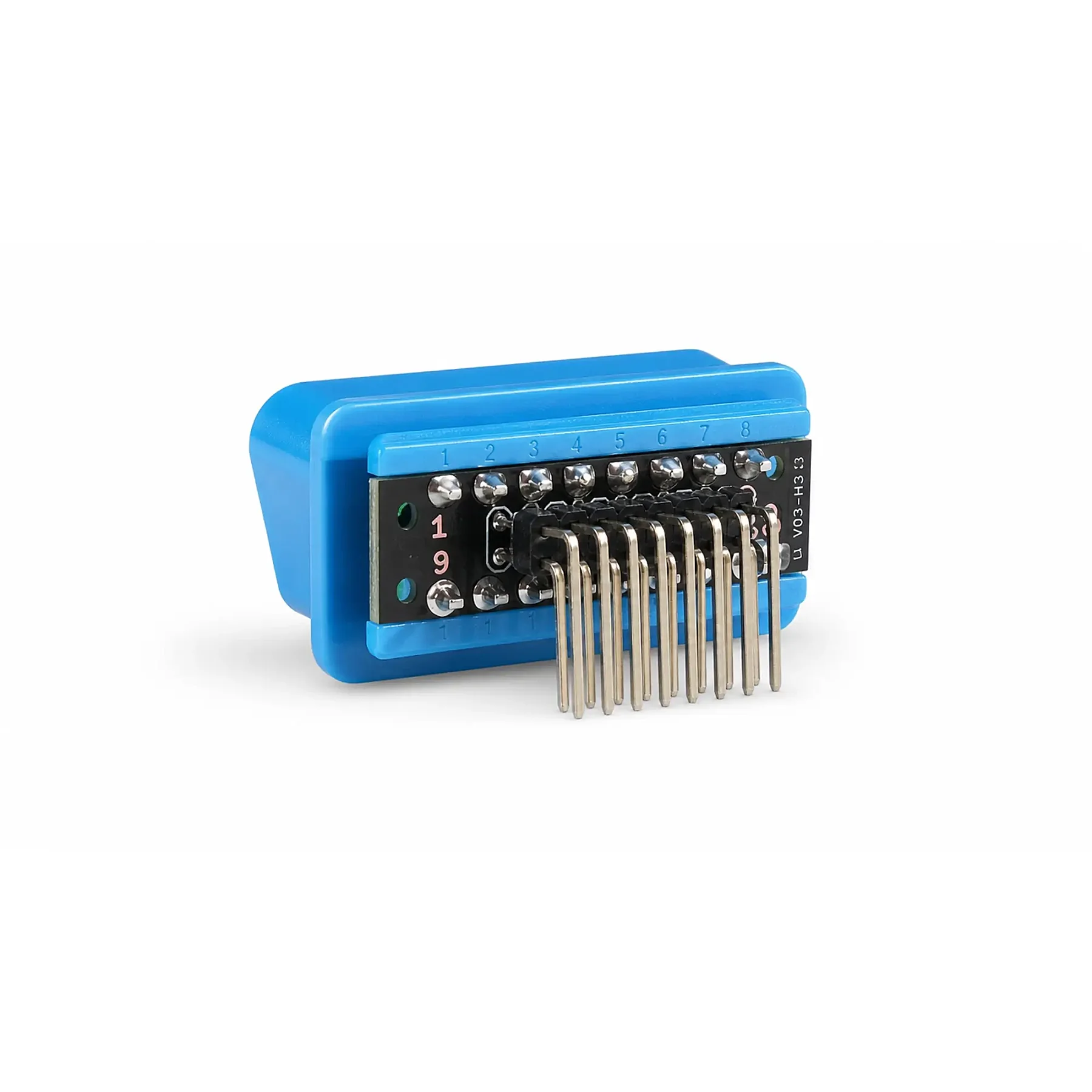

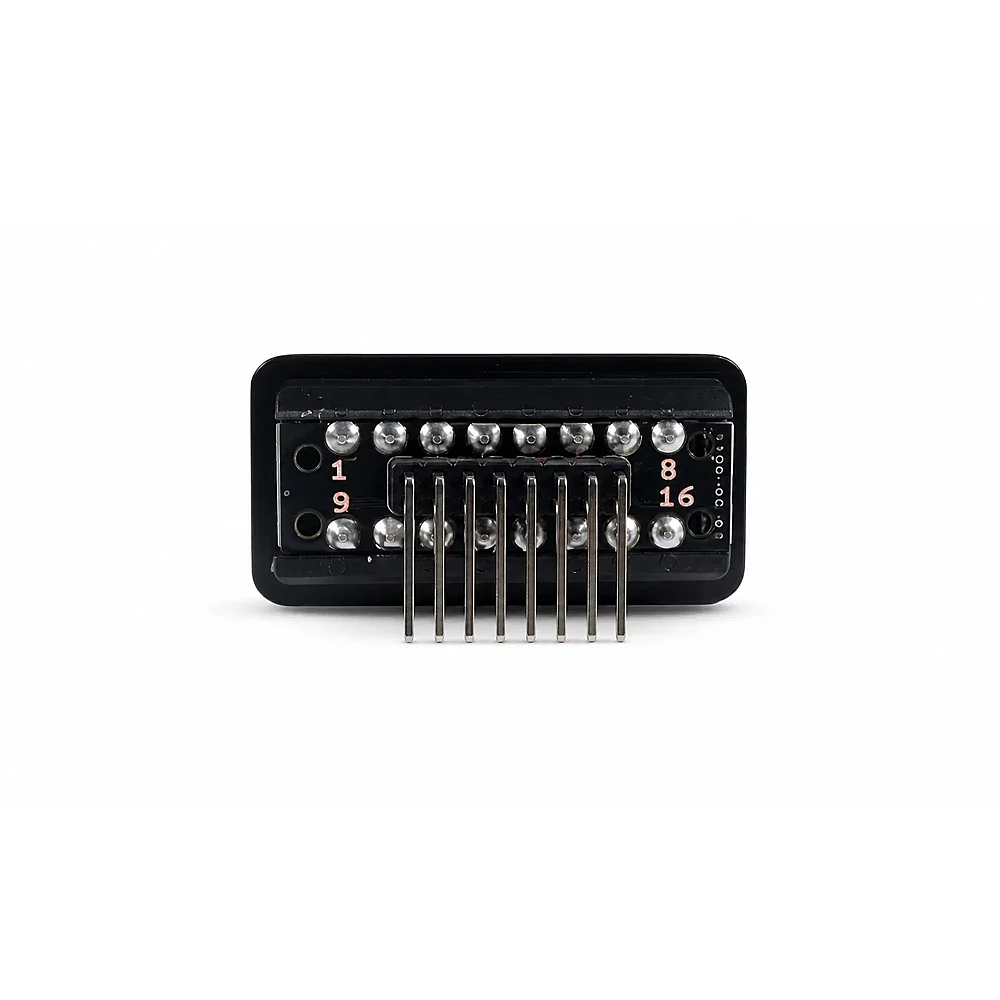

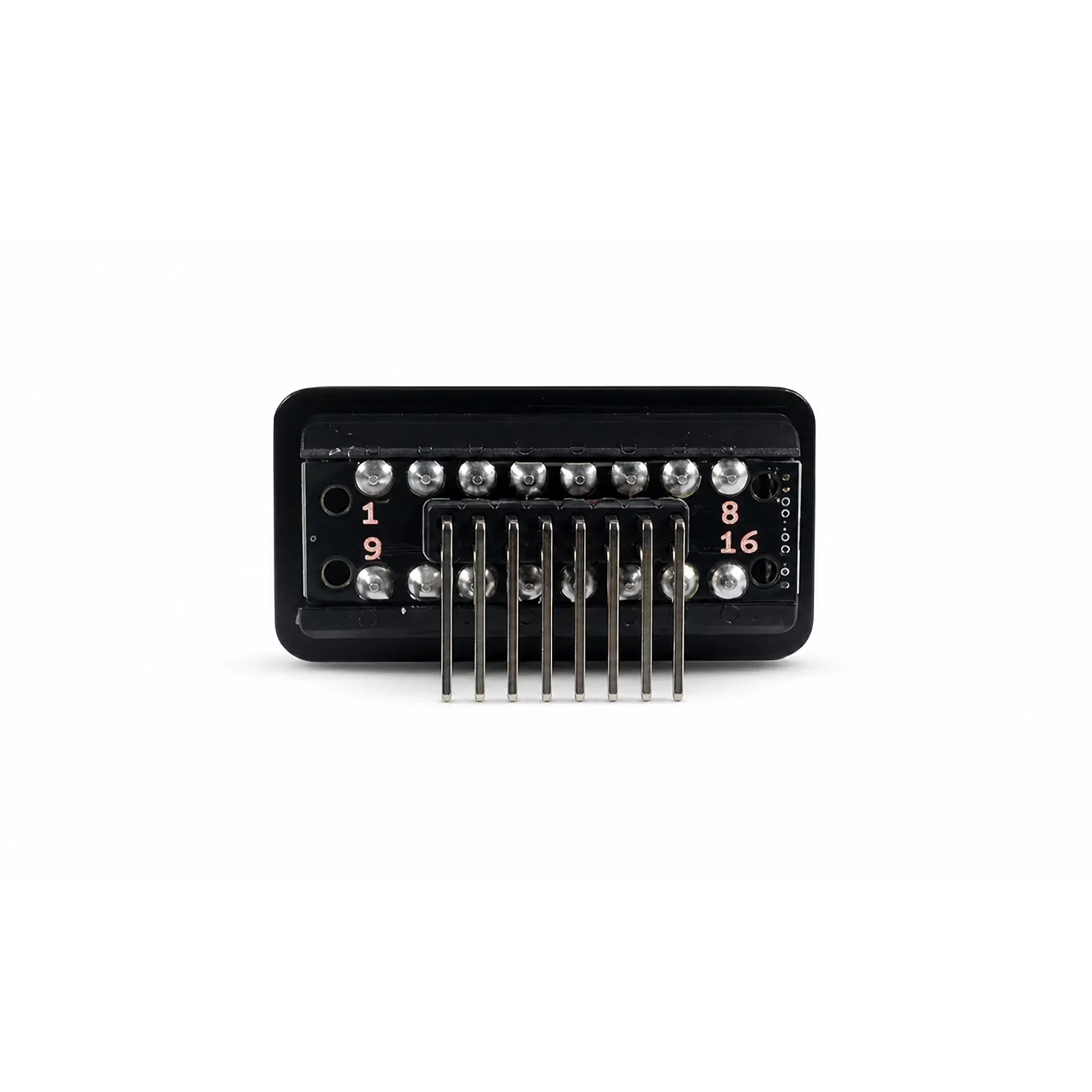

• رأس سنون بزاوية 90° (زاوية قائمة): يوفر مساحة ويضمن توصيلات نظيفة بزاوية قائمة للأسلاك أو لوحات PCB في الإعدادات منخفضة الارتفاع.

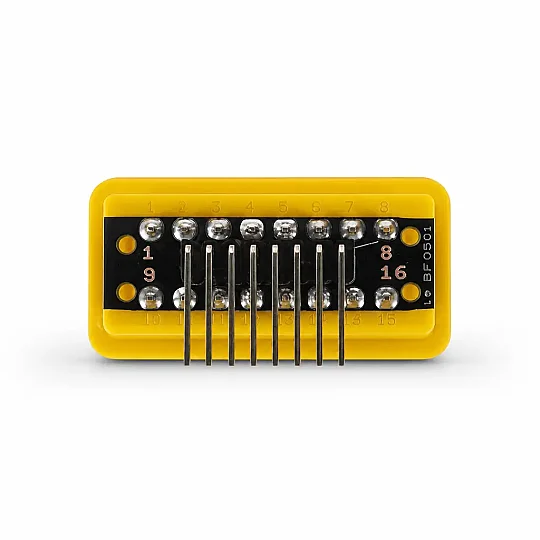

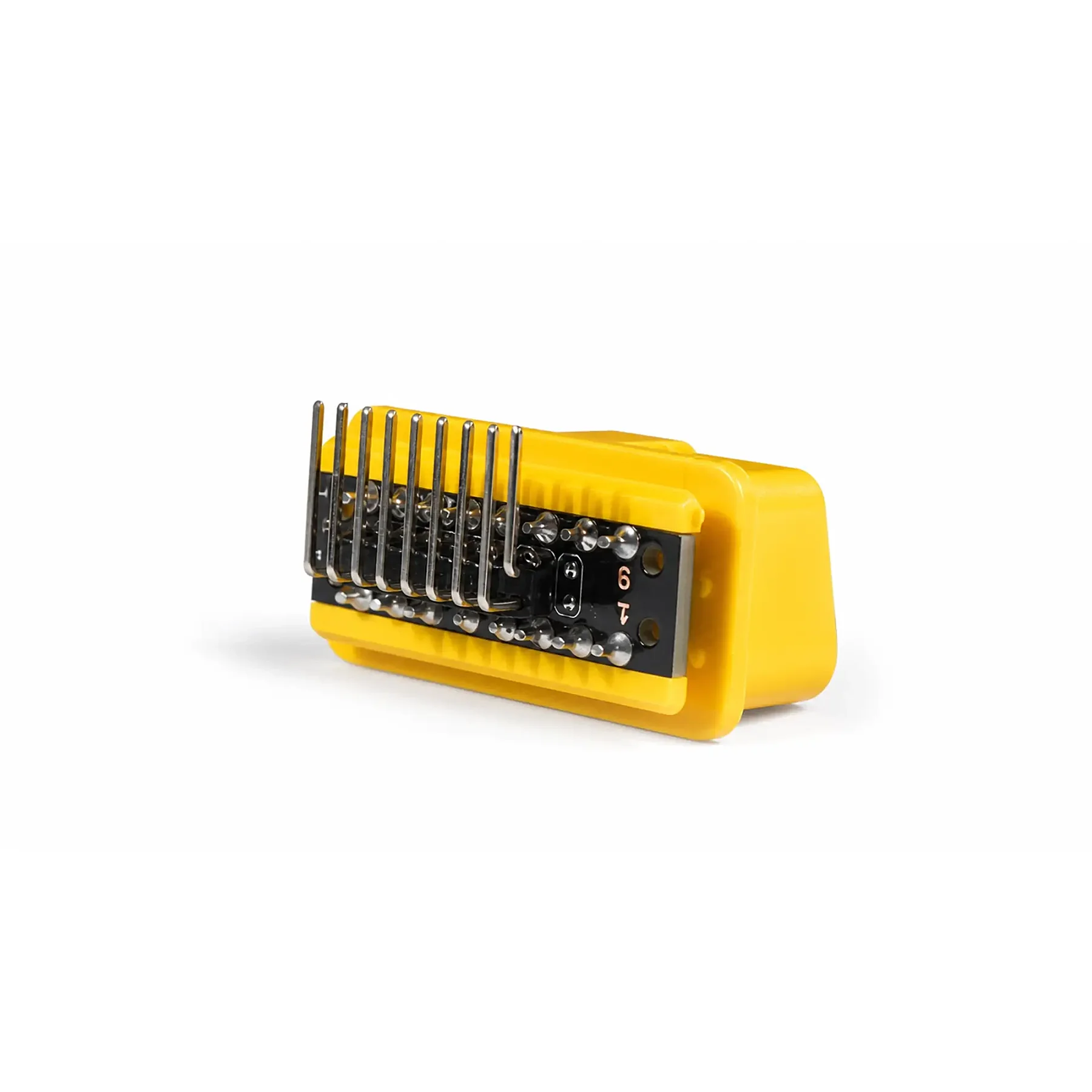

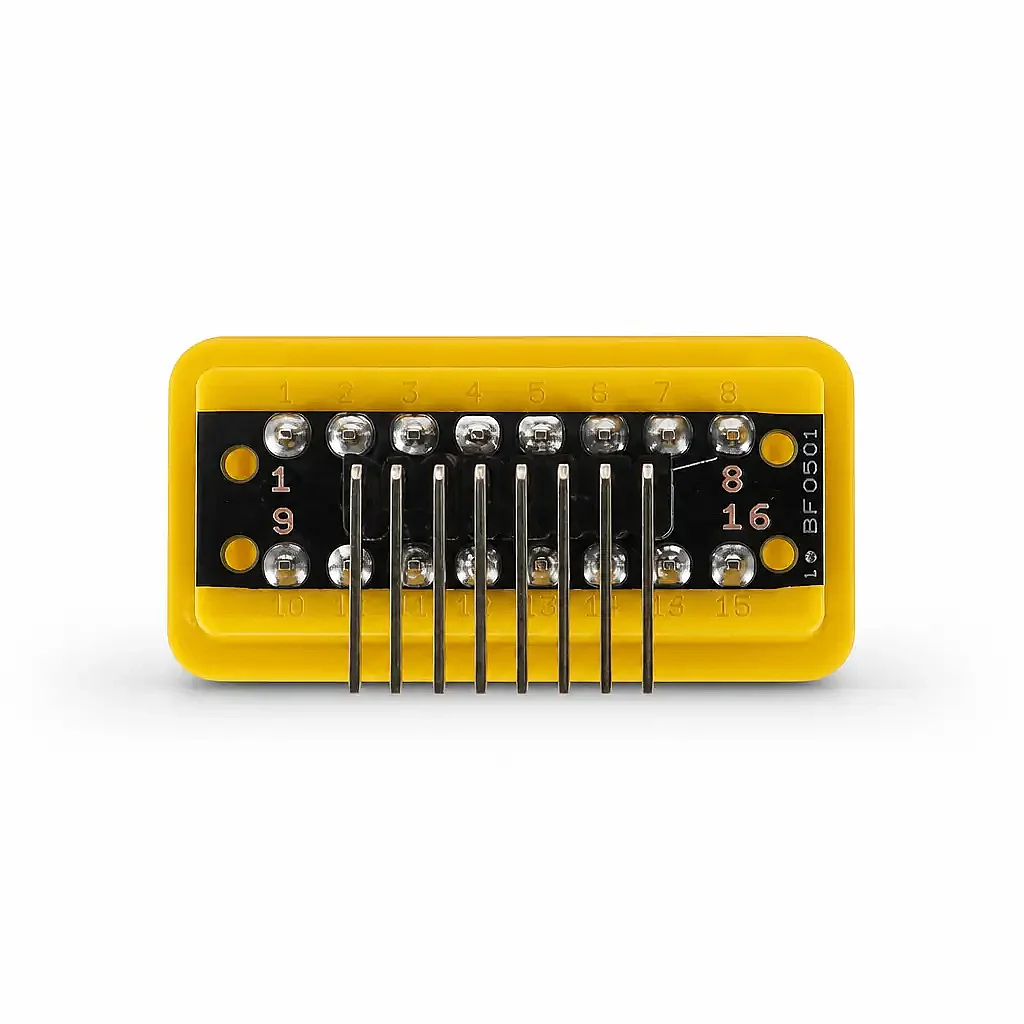

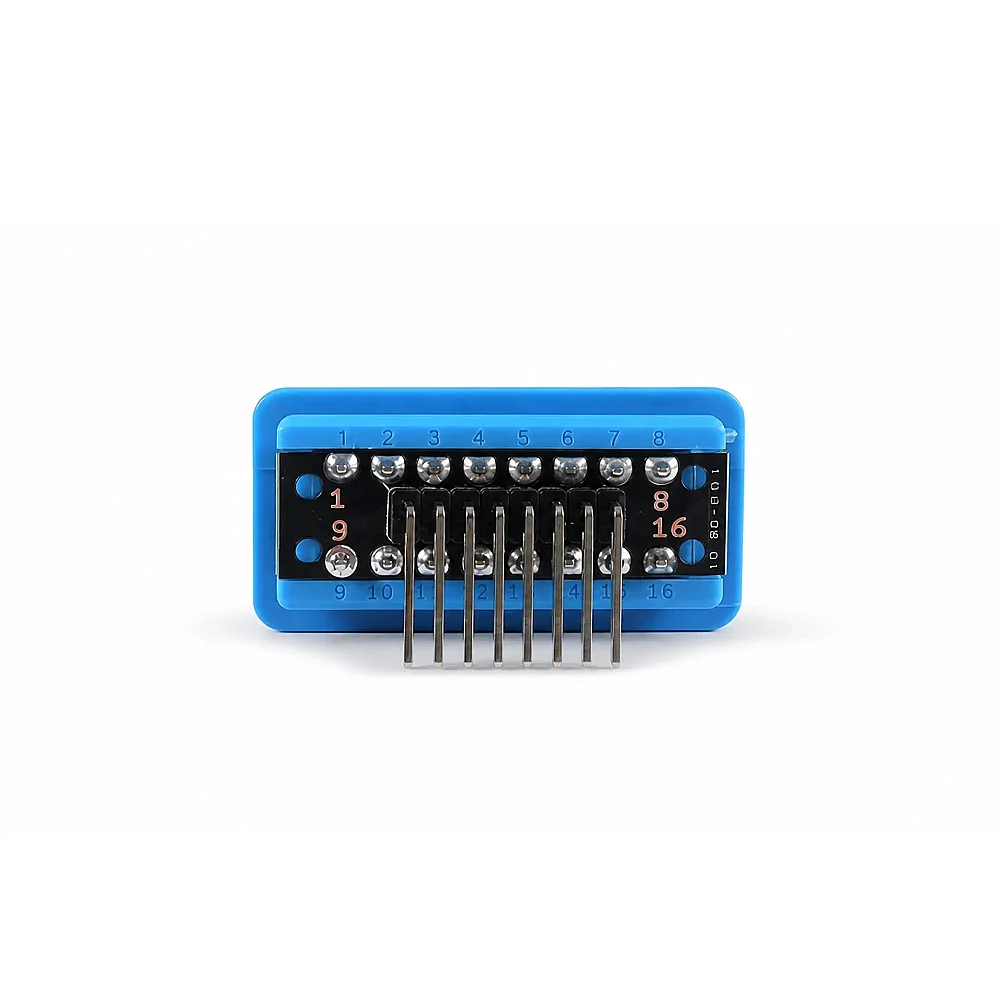

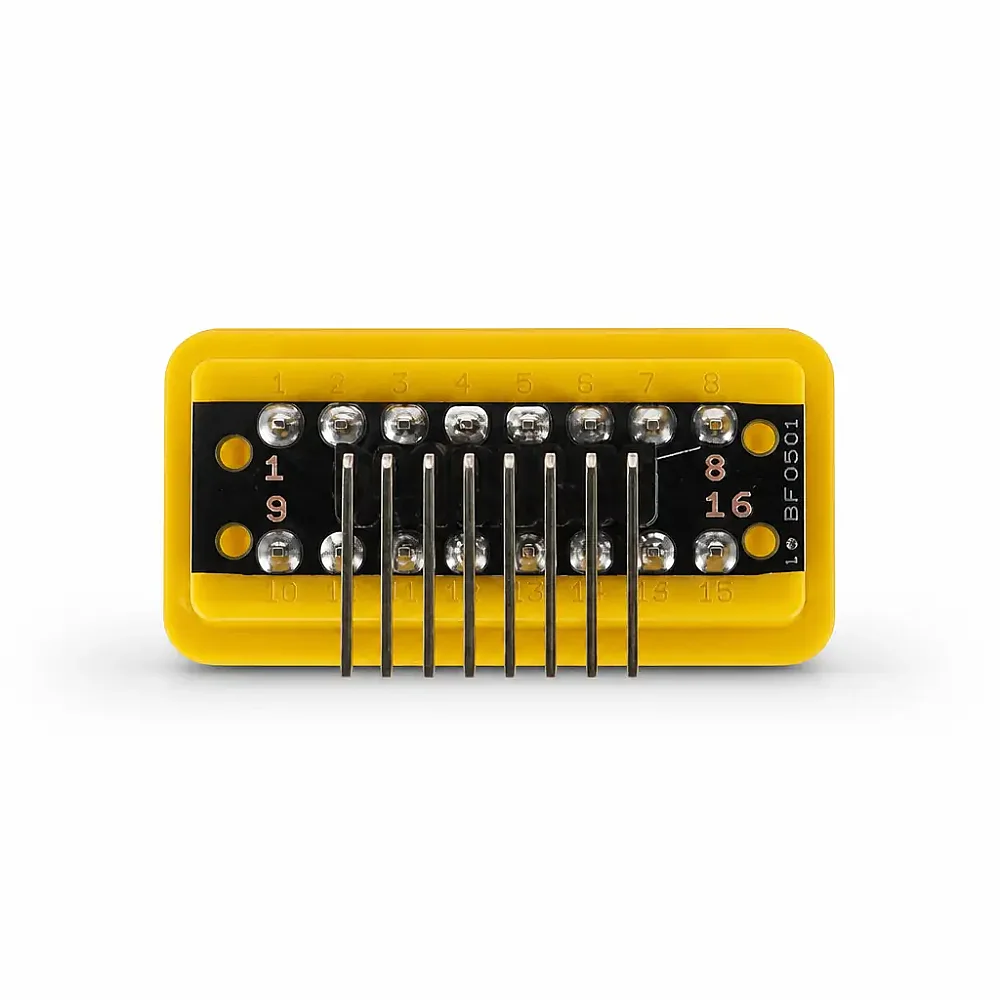

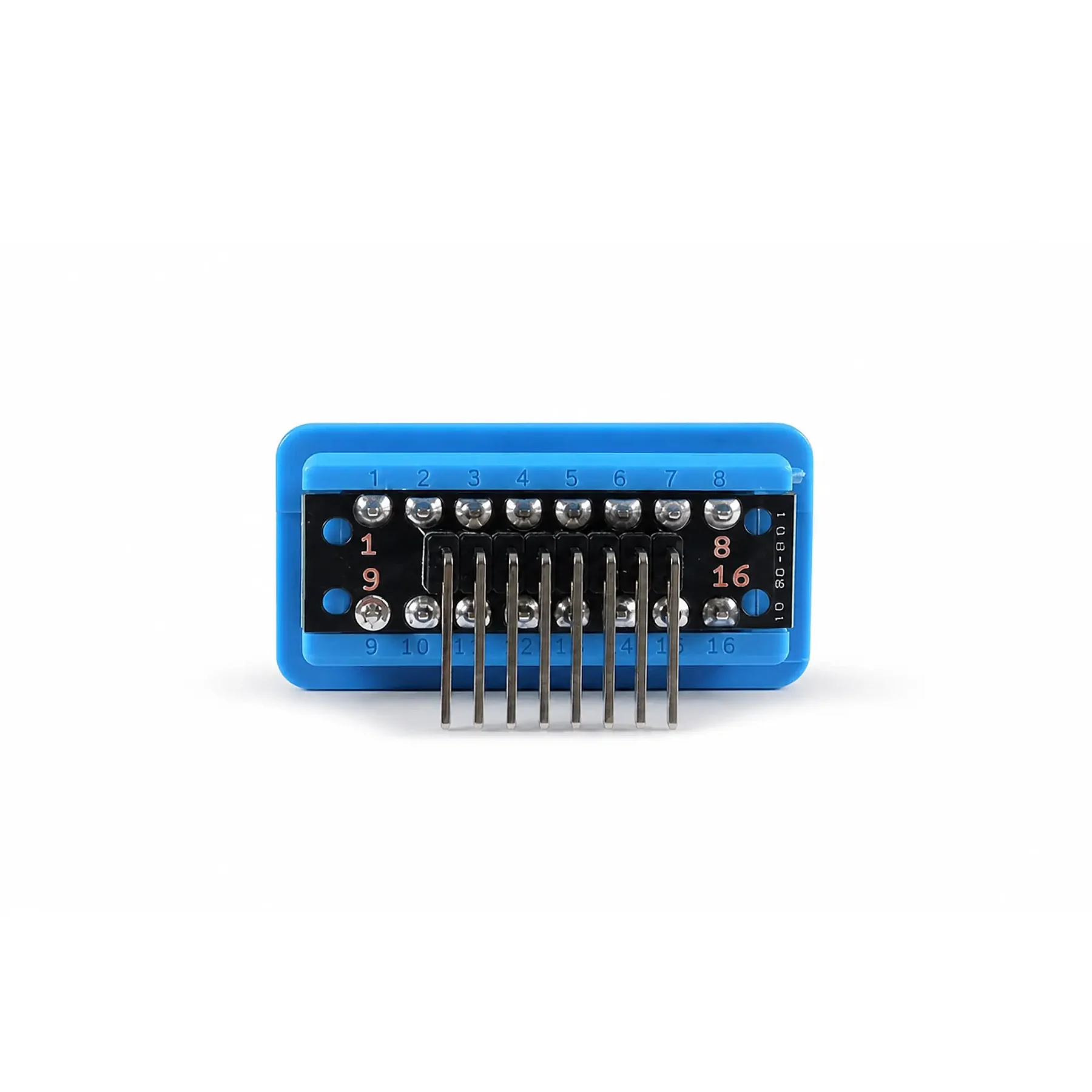

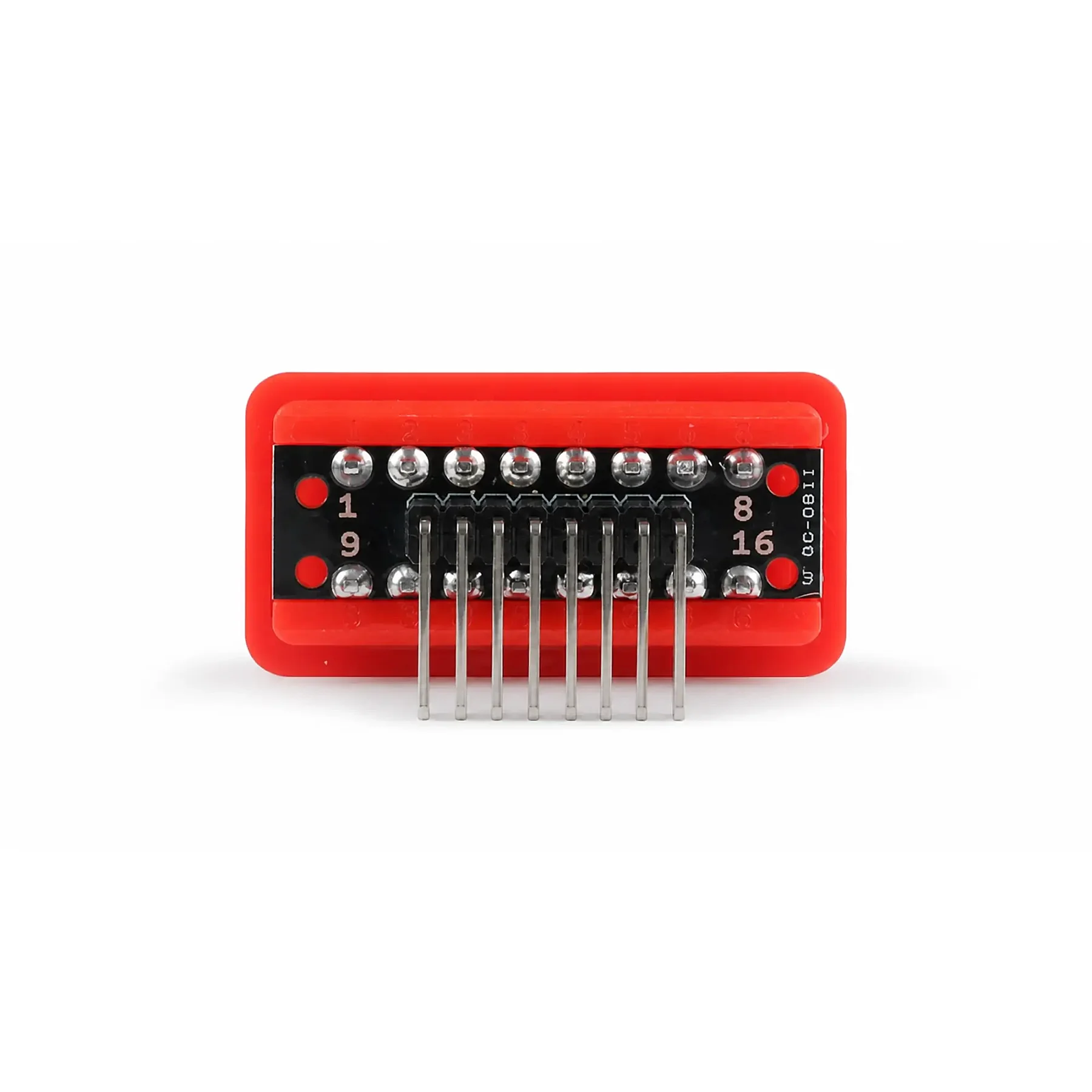

• تخطيط سنون مُرقّم: تسمية واضحة بالشاشة الحريرية (من السن 1 إلى 16) على لوحة الحامل الداخلية لسهولة اللحام بسرعة وبدون أخطاء والتحقق من ترتيب السنون.

• معيار عالمي: متوافق بالكامل مع معيار منافذ المركبات SAE J1962 / OBD-II وواجهات التشخيص.

• توصيل موثوق: سنون وأرجل لحام عالية الجودة مصممة لضمان اتصالات مستقرة لخطوط البيانات (CAN وK-Line والطاقة والأرضي) أثناء إجراءات التشخيص/البرمجة الحرجة.
