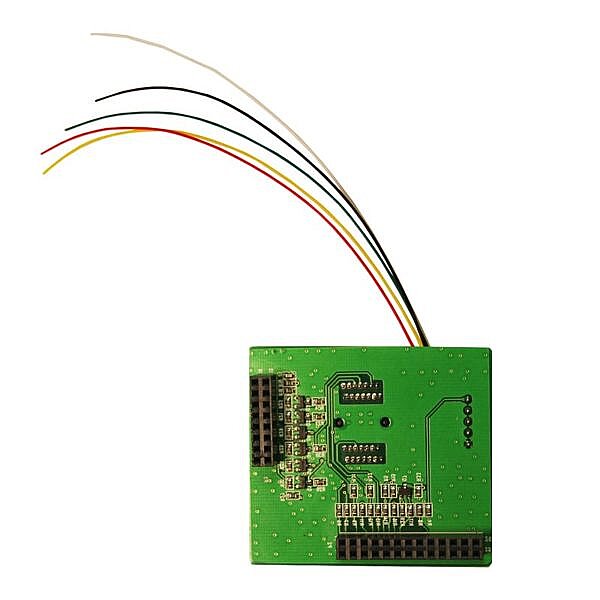

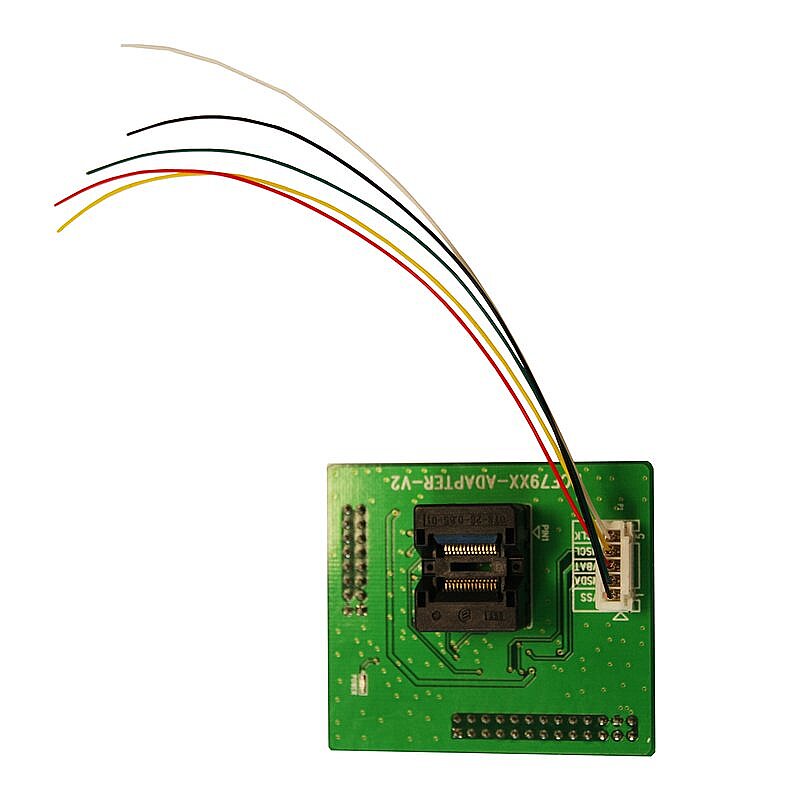

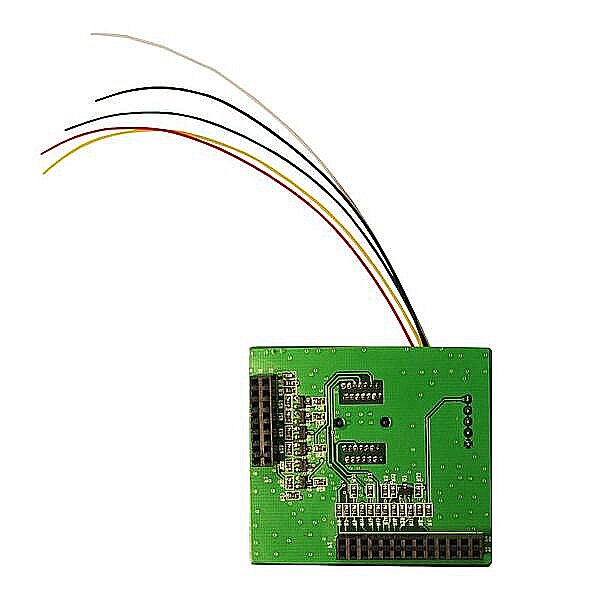

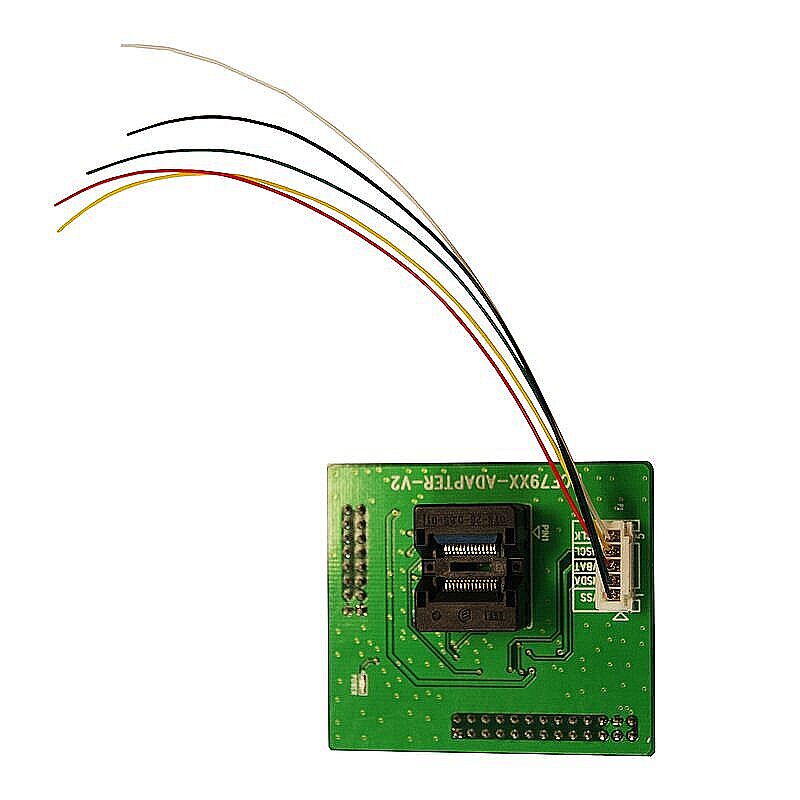

محول PCF79XX V2 لـ VVDI PROG XDPG08

محول Xhorse PCF79XX V2 لـ برنامج VVDI (XDPG08EN)

تم تصميم محول PCF79XX للعمل مع برنامج VVDI Prog Programmer ويُستخدم لبرمجة شرائح سلسلة PCF79XX.

نماذج الشرائح المدعومة:
PCF7922، PCF7941، PCF7945، PCF7952، PCF7953، PCF7961

دليل مستخدم محول PCF79XX

1. نماذج الشرائح المدعومة

PCF7922، PCF7941، PCF7945، PCF7952، PCF7953، PCF7961

2. طريقتان اختياريتان لقراءة وكتابة شرائح PCF79XX

(1) إزالة الشريحة
قم بإزالة الشريحة من لوحة الدائرة، وضعها في مقبس الـ IC، ثم اختر "شريحة PCF79XX" في البرنامج.

(2) التوصيل بلوحة الدائرة
قم بتوصيل المحول بلوحة الدائرة باستخدام أسلاك، ثم اختر "محول PCF79XX" في البرنامج.

ملاحظة: إذا تعذر على البرنامج تحديد الشريحة باستخدام خيار "محول PCF79XX" بسبب تداخل لوحة الدائرة، فقم بإزالة الشريحة ووضعها في مقبس الـ IC، ثم استخدم خيار "شريحة PCF79XX" للبرمجة.

3. أوصاف خيارات VVDI Prog

(1) EEPROM
منطقة تخزين البيانات. يمكن إجراء عمليات القراءة والكتابة حتى عندما تكون الشريحة في حالة محمية.

(2) EROM
منطقة ذاكرة البرنامج (مكافئة لمنطقة ذاكرة FLASH في الشرائح الأخرى). لا يمكن إجراء عمليات القراءة والكتابة إلا عندما تكون الشريحة غير محمية.

(3) Protected
انقر للقفل ومنع قراءة البيانات.

(4) Unprotected
انقر لفتح القفل والسماح بقراءة البيانات.

تحذير: سيؤدي فتح قفل الشريحة إلى مسح البيانات الأصلية المخزنة بداخلها.

4. وظائف شريحة PCF79XX

(1) حاليًا، تدعم شريحة PCF79XX عمليات القفل وفتح القفل وقراءة/كتابة البيانات.

(2) سيتم إضافة وظيفة RENEW في تحديث قادم. ستتيح هذه الميزة تجديد المفتاح مباشرةً عن طريق تحميل البيانات المقابلة. سيتم إصدار معلومات التوافق التفصيلية مع طرازات المركبات في تاريخ لاحق.
