Adattatore PCF79XX V2 per VVDI PROG XDPG08

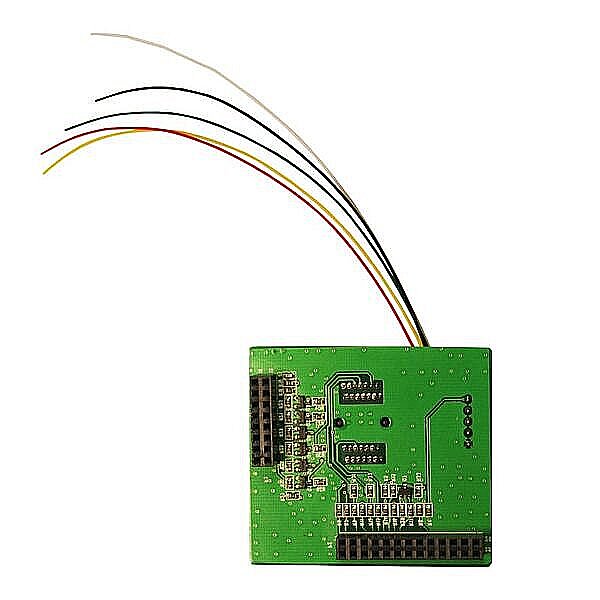

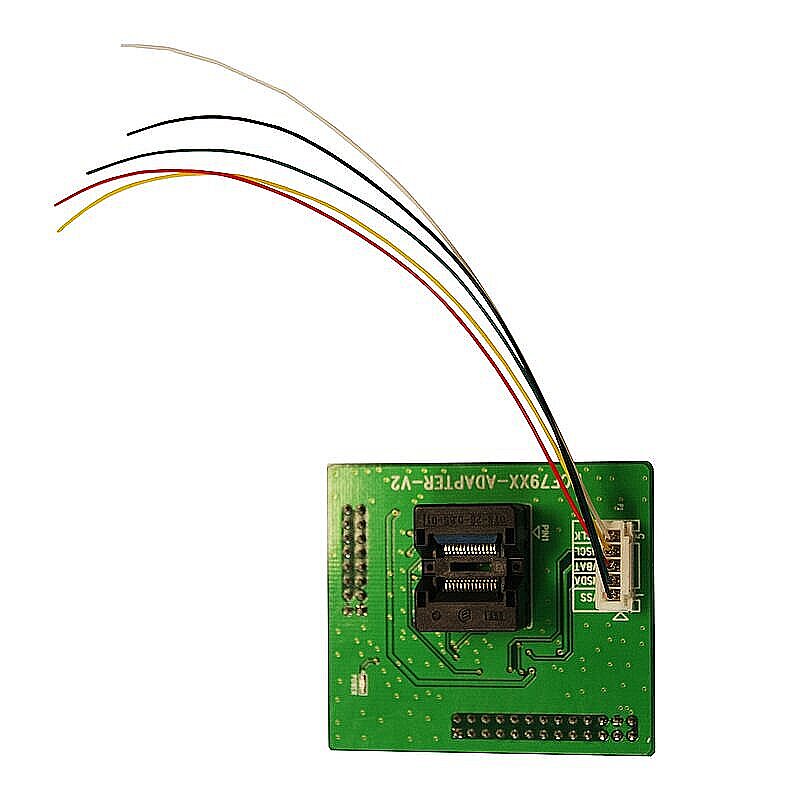

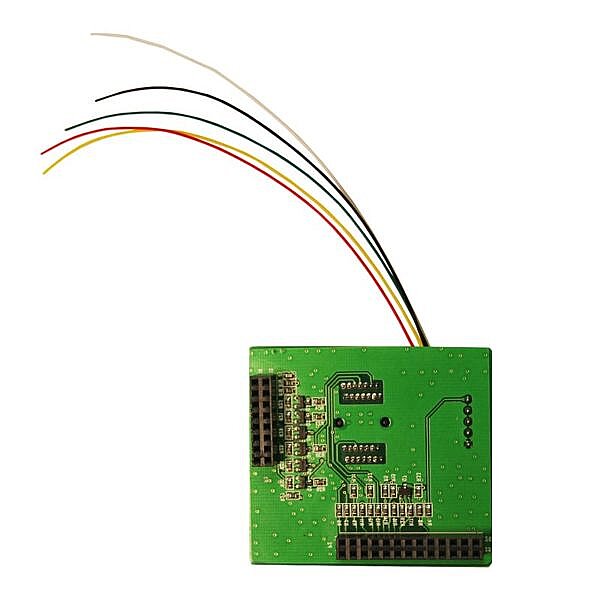

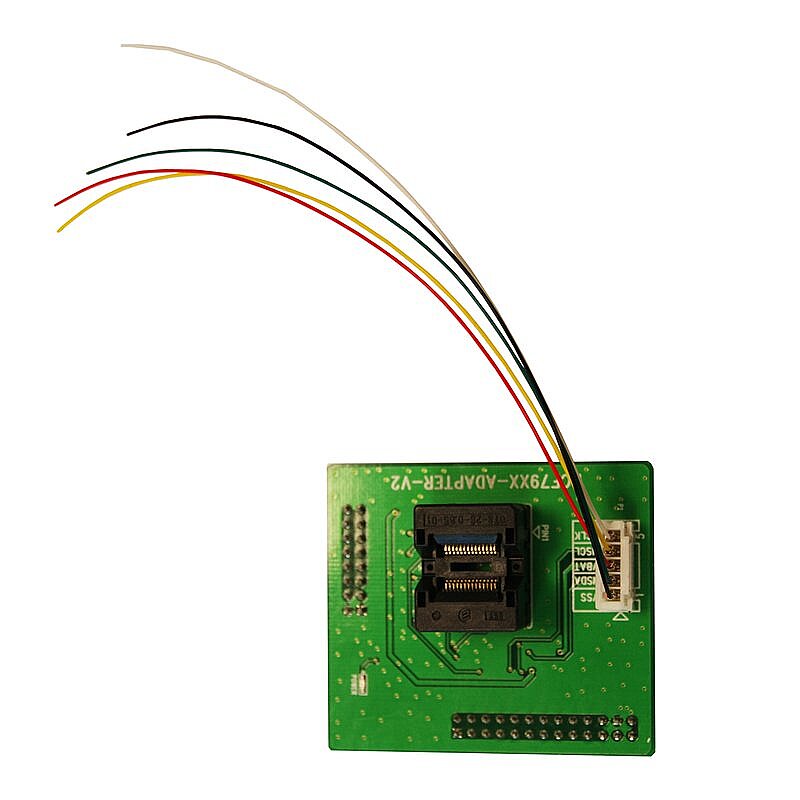

Adattatore Xhorse PCF79XX V2 per programmatore VVDI Prog (XDPG08EN)

L’adattatore PCF79XX è progettato per funzionare con il programmatore VVDI Prog e viene utilizzato per programmare chip della serie PCF79XX.

Modelli di chip supportati:
PCF7922, PCF7941, PCF7945, PCF7952, PCF7953, PCF7961

Guida utente dell’adattatore PCF79XX

1. Modelli di chip supportati

PCF7922, PCF7941, PCF7945, PCF7952, PCF7953, PCF7961

2. Due metodi opzionali per leggere e scrivere i chip PCF79XX

(1) Rimuovi il chip
Rimuovi il chip dalla scheda del circuito, posizionalo nell’alloggiamento IC e seleziona "chip PCF79XX" nel software.

(2) Collega alla scheda del circuito
Collega l’adattatore alla scheda del circuito con dei cavi e seleziona "adattatore PCF79XX" nel software.

Nota: Se il software non riesce a identificare il chip utilizzando l’opzione "adattatore PCF79XX" a causa di interferenze della scheda del circuito, rimuovi il chip e posizionalo nell’alloggiamento IC, quindi utilizza l’opzione "chip PCF79XX" per la programmazione.

3. Descrizioni delle opzioni VVDI Prog

(1) EEPROM
Area di memorizzazione dei dati. Le operazioni di lettura e scrittura possono essere eseguite anche quando il chip è in stato protetto.

(2) EROM
Area di memoria del programma (equivalente all’area di memoria FLASH di altri chip). Le operazioni di lettura e scrittura possono essere eseguite solo quando il chip è non protetto.

(3) Protetto
Clicca per bloccare il chip e impedire la lettura dei dati.

(4) Non protetto
Clicca per sbloccare il chip e consentire la lettura dei dati.

Avvertenza: Lo sblocco del chip cancellerà i dati originali memorizzati al suo interno.

4. Funzioni del chip PCF79XX

(1) Attualmente, il chip PCF79XX supporta le operazioni di blocco, sblocco e lettura/scrittura dei dati.

(2) La funzione RENEW verrà aggiunta in un aggiornamento futuro. Questa funzione consentirà il rinnovo diretto della chiave caricando i dati corrispondenti. Le informazioni dettagliate sulla compatibilità dei modelli di veicoli verranno rilasciate in una data successiva.
