Adaptateur PCF79XX V2 pour VVDI PROG XDPG08

Adaptateur Xhorse PCF79XX V2 pour programmeur VVDI Prog (XDPG08EN)

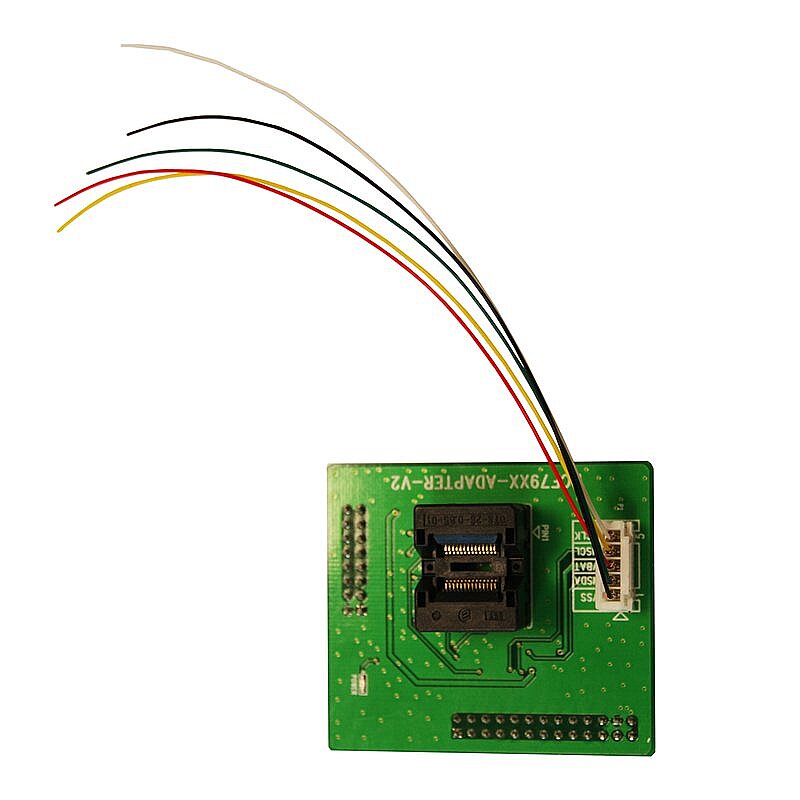

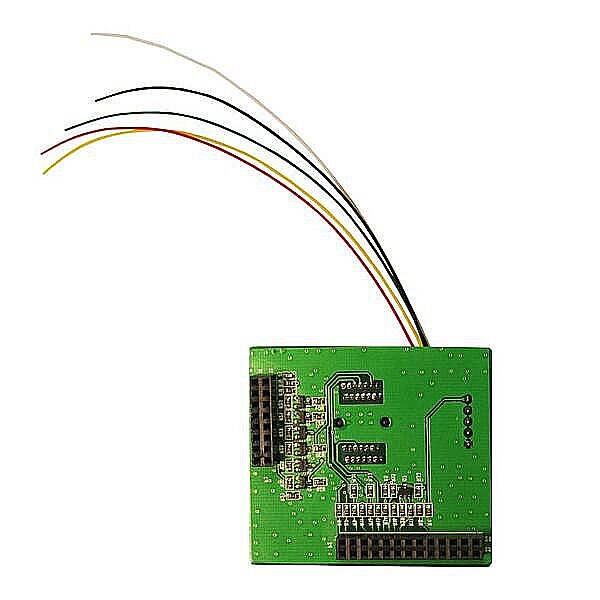

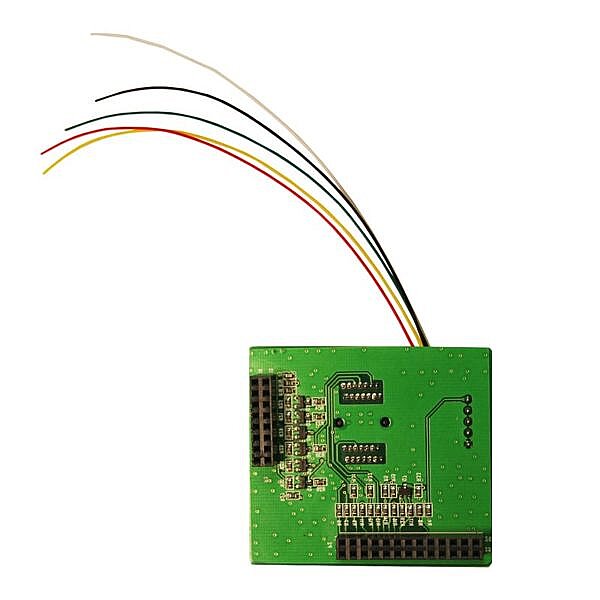

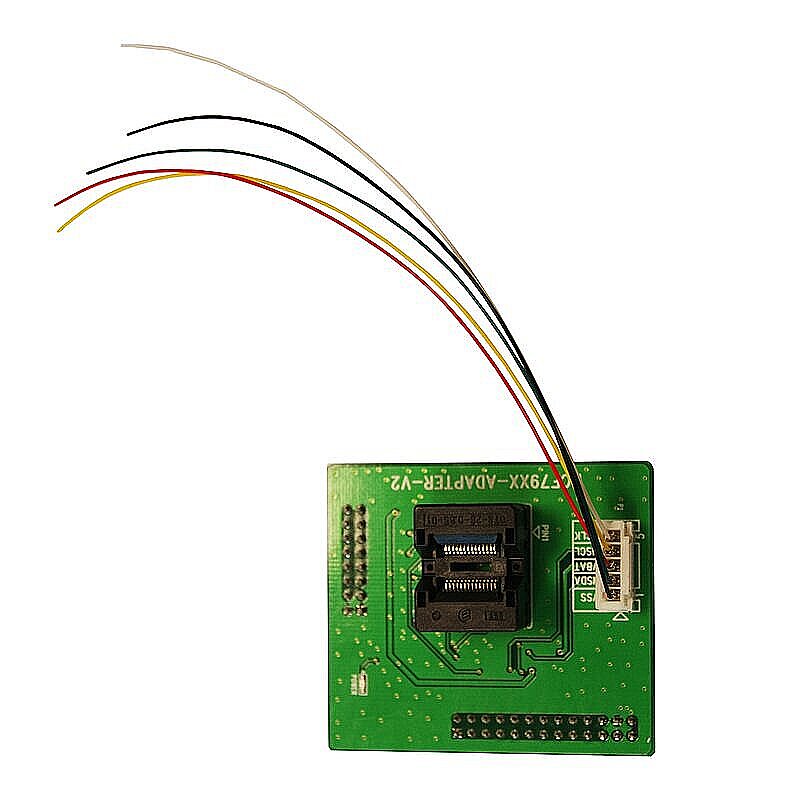

L’adaptateur PCF79XX est conçu pour fonctionner avec le programmeur VVDI Prog et sert à programmer des puces de la série PCF79XX.

Modèles de puces pris en charge :
PCF7922, PCF7941, PCF7945, PCF7952, PCF7953, PCF7961

Guide d’utilisation de l’adaptateur PCF79XX

1. Modèles de puces pris en charge

PCF7922, PCF7941, PCF7945, PCF7952, PCF7953, PCF7961

2. Deux méthodes optionnelles pour lire et écrire des puces PCF79XX

(1) Retirer la puce
Retirez la puce de la carte électronique, placez-la dans le support IC, puis sélectionnez « puce PCF79XX » dans le logiciel.

(2) Se connecter à la carte électronique
Connectez l’adaptateur à la carte électronique à l’aide de fils, puis sélectionnez « adaptateur PCF79XX » dans le logiciel.

Remarque : Si le logiciel ne parvient pas à identifier la puce à l’aide de l’option « adaptateur PCF79XX » en raison d’interférences provenant de la carte électronique, retirez la puce et placez-la dans le support IC, puis utilisez l’option « puce PCF79XX » pour la programmation.

3. Descriptions des options VVDI Prog

(1) EEPROM
Zone de stockage des données. Les opérations de lecture et d’écriture peuvent être effectuées même lorsque la puce est dans un état protégé.

(2) EROM
Zone de mémoire du programme (équivalente à la mémoire FLASH sur d’autres puces). Les opérations de lecture et d’écriture ne peuvent être effectuées que lorsque la puce n’est pas protégée.

(3) Protégé
Cliquez pour verrouiller la puce et empêcher la lecture des données.

(4) Non protégé
Cliquez pour déverrouiller la puce et autoriser la lecture des données.

Avertissement : Le déverrouillage de la puce effacera les données originales qui y sont stockées.

4. Fonctions de la puce PCF79XX

(1) À l’heure actuelle, la puce PCF79XX prend en charge le verrouillage, le déverrouillage et les opérations de lecture/écriture des données.

(2) La fonction « RENEW » sera ajoutée dans une mise à jour ultérieure. Cette fonctionnalité permettra le renouvellement direct de la clé en chargeant les données correspondantes. Des informations détaillées sur la compatibilité des modèles de véhicules seront publiées à une date ultérieure.
