VVDI PROG XDPG08 için PCF79XX-Adaptör-V2
Ürün Özellikleri
VVDI Prog Programlayıcı İçin Xhorse PCF79XX Adaptörü V2 (XDPG08EN)
PCF79XX Adaptörü, VVDI Prog Programlayıcı ile birlikte çalışır ve PCF79XX çiplerinde kullanılır.
Desteklenen Çip Modelleri: PCF7922, PCF7941, PCF7945, PCF7952, PCF7953, PCF7961
PCF79XX Adaptörü Kullanım Kılavuzu
1. Desteklenen Çip Modelleri: PCF7922, PCF7941, PCF7945, PCF7952, PCF7953, PCF7961
2. PCF79XX Çipi Okuma ve Yazma İçin İki İsteğe Bağlı Yöntem:

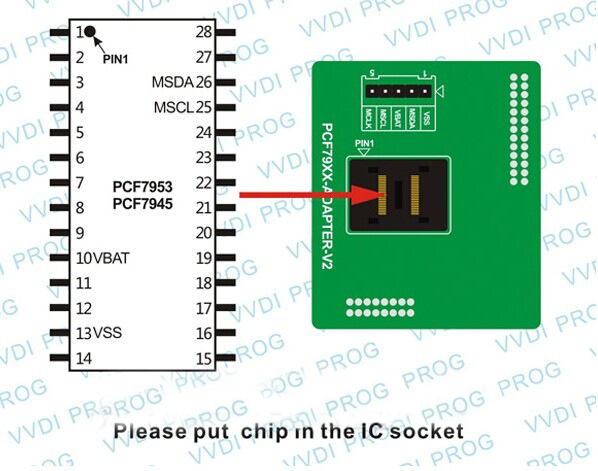

(1) Çipi Sökme: Çipi yerinden çıkarıp IC soketine yerleştirin ve yazılımda "PCF79XX chip" seçeneğini seçin.

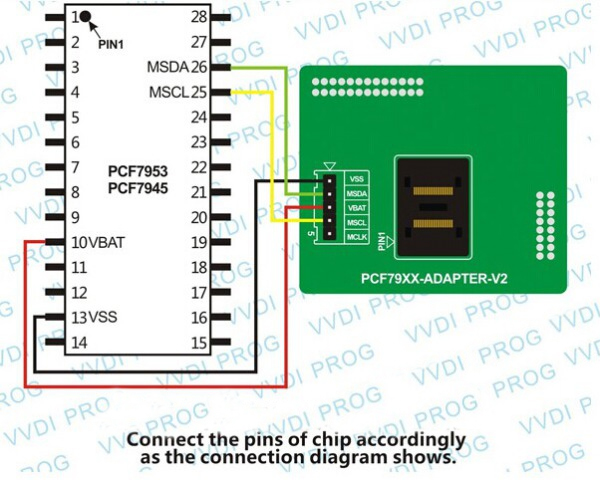

(2) Devre Kartına Bağlantı: Devre kartına kablo ile bağlantı yapın ve yazılımda "PCF79XX adapter" seçeneğini seçin.
Not: Eğer devre kartının etkisi nedeniyle "PCF79XX adapter" seçeneği çipi tanımazsa, çipi söküp IC soketine yerleştirin ve işlem yapmak için "PCF79XX chip" seçeneğini kullanın.

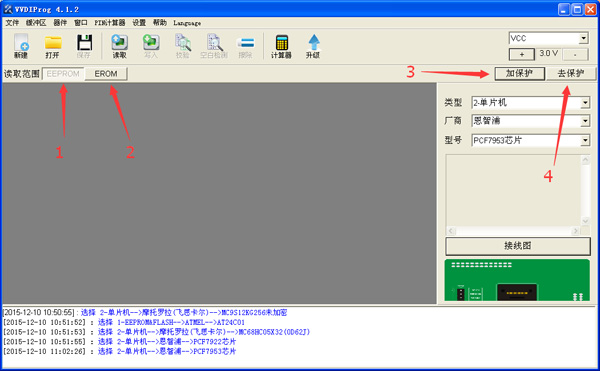

3. VVDI Prog Seçenek Açıklamaları:
(1) EEPROM: Veri depolama alanıdır; korumalı (protected) durumda dahi okuma ve yazma yapabilir.
(2) EROM: Program bellek alanıdır (diğer çiplerdeki FLASH alanına eşittir); sadece korumasız (unprotected) durumda okuma ve yazma yapabilir.
(3) Protected (Korumalı): Çipi kilitlemek ve verilerin okunmasını engellemek için tıklayın.
(4) Unprotected (Korumasız): Çipin kilidini açmak ve verileri okunabilir hale getirmek için tıklayın.
Uyarı: Kilidi açtıktan sonra çipteki orijinal veriler silinecektir.
4. PCF79XX Çip Fonksiyonu:
(1) Şu anda PCF79XX çipi; kilitleme, kilit açma ve veri okuma/yazma işlemlerini desteklemektedir.
(2) RENEW (Yenileme) fonksiyonu yakında eklenecektir; bu özellik ilgili verileri yükleyerek anahtarı doğrudan yenileyecektir. Detaylı araç modeli verileri ilerleyen zamanlarda yayınlanacaktır.
